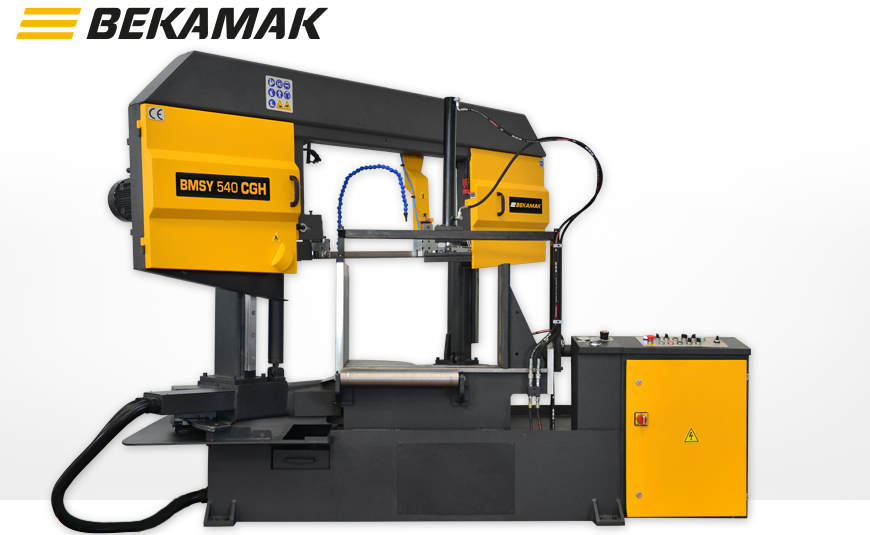

Horizontal-Gehrungsbandsägen
BEKA-MAK BMSY - CGH
Halbautomat
- Gehrungssäge 90° – 30°
- max. Schnittbereich bis Ø 810 mm
- max. Schnittbereich bis ↔ 910 mm
- max. Schnittbereich bis ↕ 750 mm
- Arbeitshöhe 650 – 715 mm
- Antriebsleistung 3 – 5,5 kW
- Maschinengewicht 1.250 – 3.920 kg
BEKA-MAK BMSY - CGH
Die Horizontal-Gehrungsbandsägen der CGH Serie in stabiler Zweisäulenbauweise sind leistungsstarke Industriebandsägen für große Werkstücke und anspruchsvolle Anwendungen. Sie ermöglichen präzises Sägen von Vollmaterialien, Rohren und Profilen und bieten dabei höchste Stabilität und Prozesssicherheit.
Linearführungen, hydraulisch-mechanische Bandspannung und stufenlose Schnittgeschwindigkeit gewährleisten exakte Schnittqualität und ruhigen Maschinenlauf. Die robuste Konstruktion sorgt für lange Lebensdauer und konstant zuverlässige Ergebnisse selbst unter hoher Belastung.
Damit sind diese Maschinen die ideale Lösung für Unternehmen, die höchste Präzision und Produktivität in ihren Sägeprozessen benötigen.
Maschinenhighlights
BEKA-MAK BMSY – CGH
- halbautomatische Gehrungsbandsäge zum Sägen von Profilen und Vollmaterial in Stahl und Buntmaterial
- Eilvorlauf des Sägerahmens mit automatischem Übergang in Sägevorschub (Lichtsensor)
- robust konstruierter Monoblock-Sägerahmen mit hydraulischer Vertikalbewegung und Linearführung
- manuell schwenkbarer Sägerahmen mit hydraulischer Klemmung zur optimalen Gehrungsverstellung
- Gehrungswinkel digital ablesbar

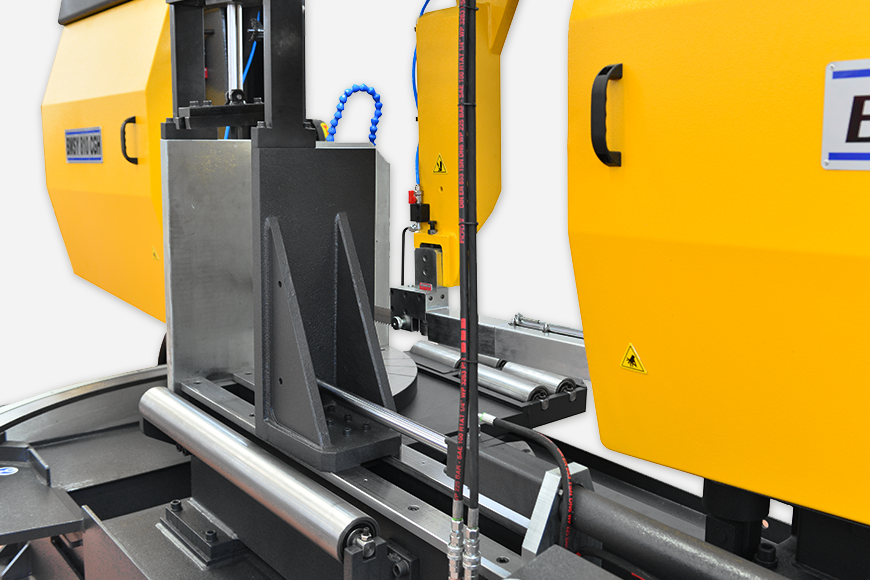

- hydraulische Klemmung des Horizontal-Spannstocks synchron mit automatischer Führungsarmverstellung
- stufenlos regelbare Bandgeschwindigkeit
- Hochleistung-Sägemotor für kraftvolle Vollmaterialschnitte
- sensitive Schnittdruckregulierung in Abhängigkeit der Materialbeschaffenheit
- hydraulisch-mechanische Sägebandspannung, die eine gleichbleibend konstante Blattspannung gewährleistet
- optische Höhenverstellung für eine automatische Materialhöhenerkennung und zur präzisen Positionierung des Sägerahmens
Technische Daten
BEKA-MAK BMSY – CGH
| Schnittbereich 0° / 90° – rund – flach, min. – flach, max. |
325 – 810 mm 440 x 320 mm 910 x 750 mm |
| Schnittbereich 60° – rund – flach, min. – flach, max. |
180 – 360 mm 240 x 180 mm 750 x 360 mm |
| Schnittbereich 45° – rund – flach, min. – flach, max. |
305 – 600 mm 270 x 320 mm 750 x 600 mm |
| Schnittbereich 30° – rund – flach, min. – flach, max. |
325 – 760 mm 360 x 320 mm 750 x 740 mm |
| Arbeitshöhe | 650 – 715 mm |
| Sägeband – Abmessung, min. – Abmessung, max. |
4.900 x 34 x 1,1 mm 8.400 x 41 x 1,3 mm |
| Geschwindigkeit – stufenlos |
15 – 120 m/min |
| Antriebsleistung | 3 – 5,5 kW |
| Länge | 2.425 – 4.000 mm |
| Tiefe / Breite | 1.050 – 1.600 mm |
| Höhe | 1.600 – 2.780 mm |
| Gewicht | 1.250 – 3.920 kg |
Serienausstattung
BEKA-MAK BMSY – CGH
- hydraulische Klemmung des Horizontal-Spannstocks
- automatische Sägerahmenhebung nach Schnittende
- automatische Abschaltung nach Schnittende
- automatische Bandbruchsicherung
- hydraulisch-mechanische Bandspannung
- Bandführung über Hartmetallplatten und Rollen
- thermischer Überlastungsschutz und Unterspannungsauslösung
- Gehrungswinkel digital ablesbar
- sensitive Schnittdruckregulierung
- optische Höhenverstellung
- Zuführrollenbahn 1.200 mm

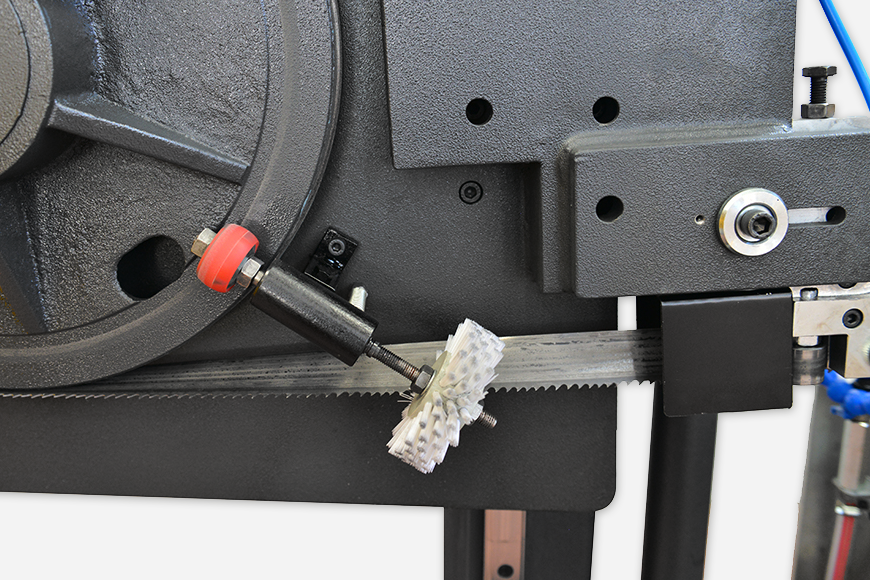

- Spänebürste angetrieben über Laufrad
- Kühlmittelanlage
- Bi-Metallsägeband montiert
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
BEKA-MAK BMSY – CGH
- hydraulische Materialoberklemmung
- vollhydraulische Bandspannung für Feineinstellungen während des Sägens
- motorischer Späneförderer
- Sprühnebel-Kühlmitteleinrichtung
- Laser-Schnittlinienbeleuchtung
- Rollenbahn 3.000 mm
- motorische Rollenbahn 3.000 mm
- VOLZ – Bi-Metallsägebänder
- zusätzliche Dokumentation in Papierform
