Horizontal-Gehrungsbandsägen
BEKA-MAK BMSY - CDGH (NC)
NC-/Halbautomat
- Doppelgehrungssäge 90° – 30°
- max. Schnittbereich Ø 440 mm
- max. Schnittbereich 640 mm
- max. Schnittbereich ↕ 440 mm
- Arbeitshöhe 860 mm
- Antriebsleistung 4 kW
- Maschinengewicht 2.050 kg
BEKA-MAK BMSY - CDGH (NC)
Die BEKA-MAK BMSY 360 / 440 CDGH (NC) verbinden eine verwindungssteife Zwei-Säulen-Konstruktion mit präziser Prozesskontrolle für professionelle Gehrungsschnitte.
Ihre Vorteile:
- Stabile Zwei-Säulen-Bauweise mit hochwertigem Gussrahmen
- Vibrationsarmer Betrieb auch bei schweren Werkstücken
- Sensitive Schnittdruckregelung
- Hydraulische Bandspannung
- Variable Schnittgeschwindigkeit
- Hohe Präzision und verbesserte Werkzeugstandzeiten
Die fein abstimmbare Schnittdruckregelung unterstützt einen kontrollierten Sägevorgang und verbessert Schnittqualität, Oberflächenbild und Prozesssicherheit.
Die CDGH (NC) Modelle eignen sich für industrielle Anwender, die schwere Werkstücke präzise und mit hoher Prozesskontrolle bearbeiten möchten.
Jetzt Ausstattung, NC-Optionen und Verfügbarkeit der BEKA-MAK BMSY 360 / 440 CDGH bei VOLZ anfragen.
Maschinenhighlights
BEKA-MAK BMSY – CDGH (NC)
- halbautomatische Doppel-Gehrungsbandsägen zum Sägen von Profilen und Vollmaterial in Stahl und Buntmaterial
- Eilvorlauf des Sägerahmens mit automatischem Übergang in Sägevorschub (Lichtsensor)

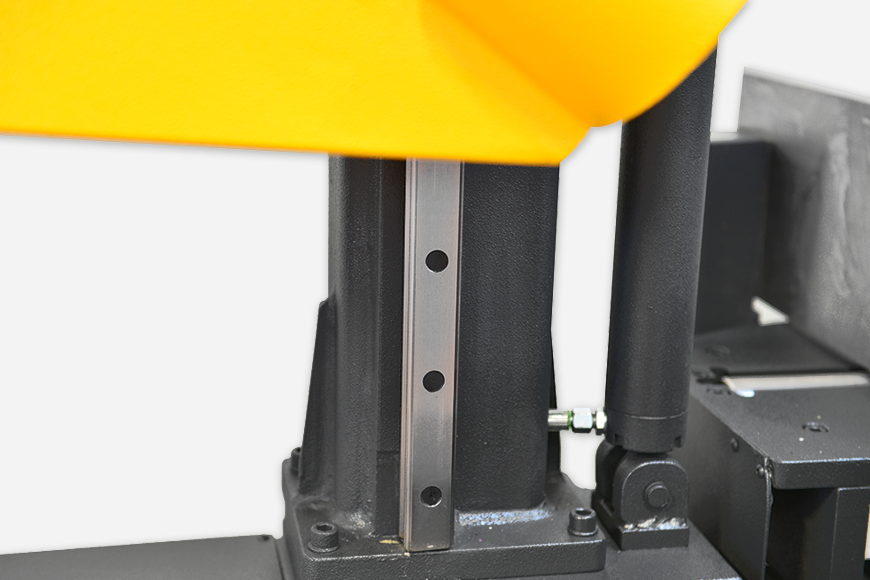

- robust konstruierter Monoblock-Sägerahmen mit hydraulischer Vertikalbewegung und Linearführung
- manuell schwenkbarer Sägerahmen mit hydraulischer Klemmung zur optimalen Gehrungsverstellung
- mobiles Bedienpult mit digitaler Gehrungsanzeige und Einstellmöglichkeit der sensitiven Schnittdruckregulierung in Abhängigkeit der Materialbeschaffenheit, auch mit NC-Steuerung von SIEMENS® lieferbar
- hydraulische Klemmung des Horizontal-Spannstocks synchron mit automatischer Führungsarmverstellung
- stufenlos regelbare Bandgeschwindigkeit
- Hochleistung-Sägemotor für kraftvolle Vollmaterialschnitte

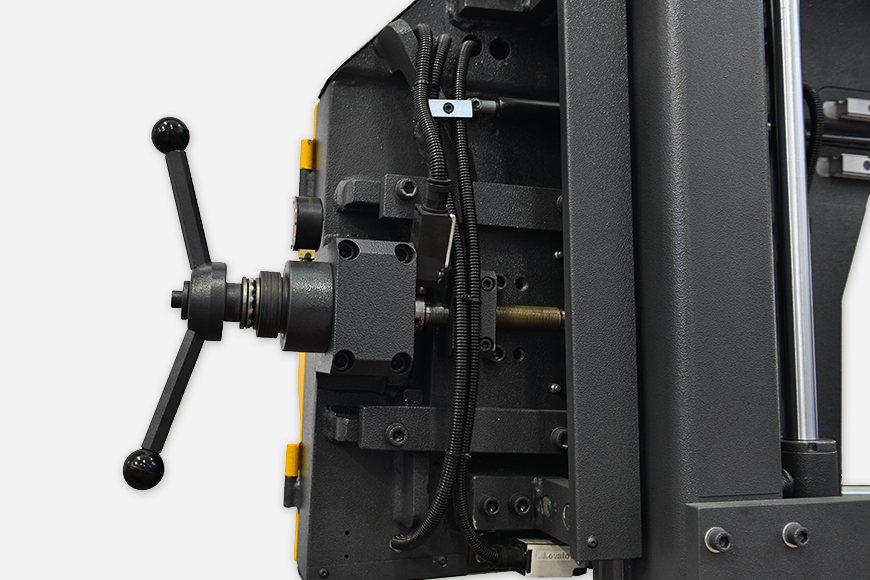

- hydraulisch-mechanische Sägebandspannung, die eine gleichbleibend konstante Blattspannung gewährleistet
- optische Höhenverstellung für eine automatische Materialhöhenerkennung und zur präzisen Positionierung des Sägerahmens
Technische Daten
BEKA-MAK BMSY – CDGH (NC)
| Schnittbereich 0° / 90° – rund – flach |
440 mm 640 x 440 mm |
| Schnittbereich +60° – rund – flach |
250 mm 440 x 250 mm |
| Schnittbereich -45° – rund – flach |
390 mm 440 x 390 mm |
| Schnittbereich +45° – rund – flach |
440 mm 440 x 400 mm |
| Schnittbereich -30° – rund – flach |
440 mm 510 x 440 mm |
| Schnittbereich +30° – rund – flach |
440 mm 510 x 440 mm |
| Arbeitshöhe | 860 mm |
| Sägeband – Abmessung |
6.300 x 41 x 1,3 mm |
| Geschwindigkeit – stufenlos |
15 – 120 m/min |
| Antriebsleistung | 4 kW |
| Länge | 3.150 mm |
| Tiefe / Breite | 1.850 mm |
| Höhe | 2.115 mm |
| Gewicht | 2.050 kg |
Serienausstattung
BEKA-MAK BMSY – CDGH (NC)
- mit NC-Steuerung von SIEMENS® nur Modellreihe CDGH NC
- hydraulische Klemmung des Horizontal-Spannstocks
- automatische Sägerahmenhebung nach Schnittende
- automatische Abschaltung nach Schnittende
- automatische Bandbruchsicherung
- hydraulisch-mechanische Bandspannung
- Bandführung über Hartmetallplatten und Rollen
- thermischer Überlastungsschutz und Unterspannungsauslösung
- Gehrungswinkel auf fahrbarem Bedienpult digital ablesbar
- sensitive Schnittdruckregulierung
- optische Höhenverstellung
- Spänebürste angetrieben über Laufrad
- Kühlmittelanlage
- Bi-Metallsägeband montiert
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
BEKA-MAK BMSY – CDGH (NC)
- hydraulische Materialoberklemmung
- vollhydraulische Bandspannung für Feineinstellungen während des Sägens
- Sprühnebel-Kühlmitteleinrichtung
- Laser-Schnittlinienbeleuchtung
- Rollenbahn 3.000 mm
- motorische Rollenbahn 3.000 mm
- VOLZ – Bi-Metallsägebänder
- zusätzliche Dokumentation in Papierform
