Flachschleifmaschinen
SAIM 220 / 320 / 400
- Tischgröße bis 430 x 170 mm
- Schleifbereich (X) 220 – 400 mm
- Schleifbereich (Y) 115 – 190 mm
- Einbauhöhe bis max. 280 mm
- max. Werkstückgewicht 25 – 30 kg
- Spindeldrehzahl max. 3.750 U/min
- Antriebsleistung 0,38 – 0,75 kW
- Maschinengewicht 200 – 300 kg
SAIM 220 / 320 / 400
Die SAIM Flachschleifmaschinen der Baureihe 220 / 320 / 400 sind leistungsstarke Präzisionsmaschinen für professionelle Schleifanwendungen im Werkzeugbau, Formenbau und in der industriellen Feinbearbeitung. Gefertigt ausschließlich in Europa stehen sie für höchste Fertigungsqualität, langlebige Konstruktion und zuverlässige Leistung im täglichen Einsatz. Die stabile Maschinenstruktur aus hochwertigem Guss sorgt für maximale Steifigkeit und vibrationsarmen Lauf – eine entscheidende Voraussetzung für exakte Schleifergebnisse und konstant reproduzierbare Oberflächenqualitäten.
Sämtliche Führungsbahnen sind gehärtet, feingeschliffen und teilweise mit TURCITE‑B® beschichtet. Dadurch entstehen gleichmäßige Bewegungsabläufe ohne Stick‑Slip‑Effekt, was eine außergewöhnlich ruhige Tischbewegung und höchste Bearbeitungsgenauigkeit ermöglicht. Diese technischen Eigenschaften machen die Maschinen zu idealen Lösungen für anspruchsvolle Schleifaufgaben wie Elektroden, Matrizen, Stempel und Präzisionswerkzeuge.
Ihre Vorteile: höchste Präzision, langlebige Mechanik, stabile Bearbeitungsprozesse und wirtschaftliche Produktion.
Maschinenhighlights
SAIM 220 / 320 / 400
Ausführung M
- Tischmodell mit Prismenführung.
- Zustellungen und Vorschübe werden von Hand durchgeführt. Skalenteilung der Handräder 0,01 und 0,03 mm.

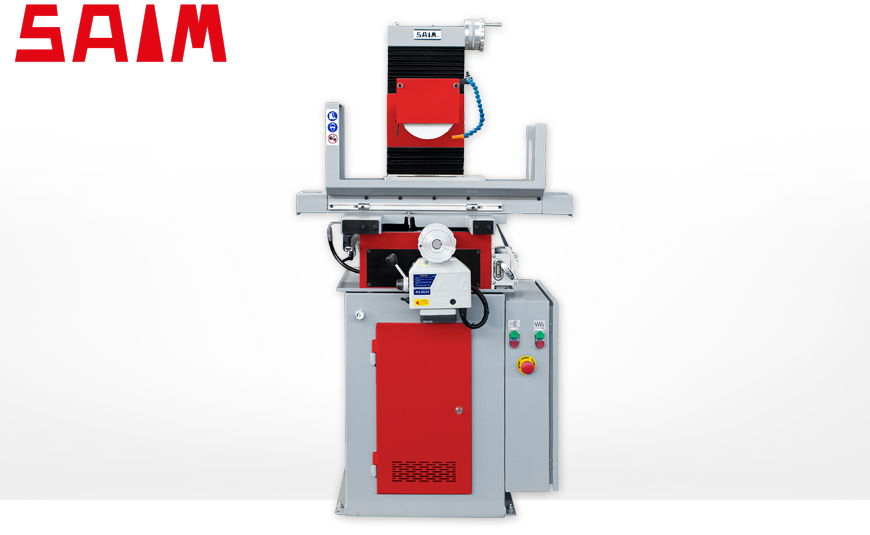

Ausführung H / 2H
- Diese Modelle können wahlweise mit
- hydraulischem Längsvorschub (H) oder mit
- hydraulischem Längs- und Quervorschub (2H) geliefert werden.

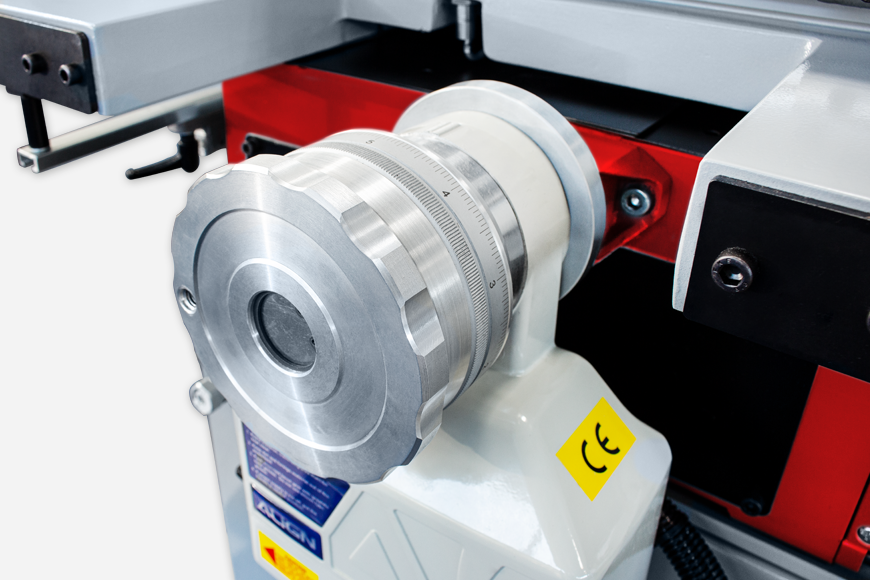

- Hublänge und Hubgeschwindigkeit können eingestellt, bzw. stufenlos geregelt werden.

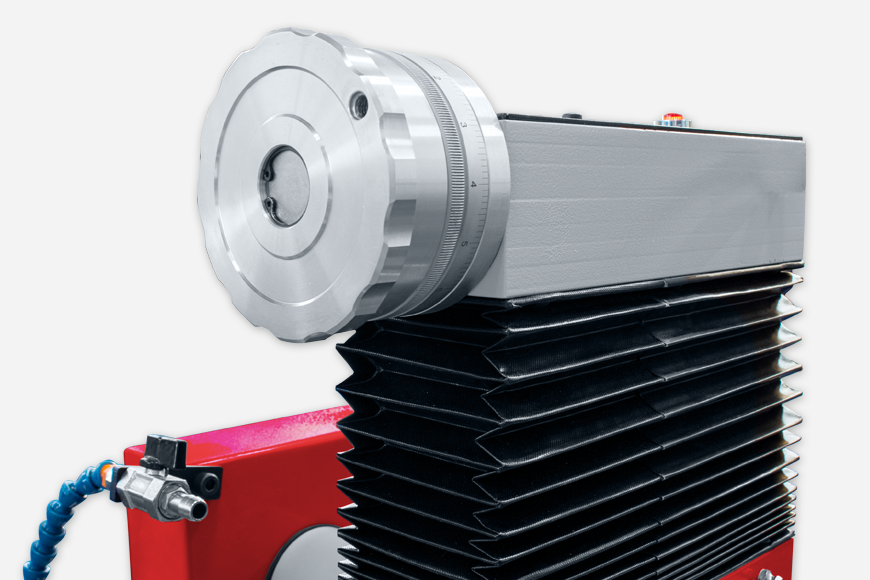

- Die Vertikalzustellung wird manuell durchgeführt. Die Zustellungen erfolgen sehr präzise über groß dimensionierte Handräder mit verstellbaren Skalenringen. Skalenteilung 0,01 und 0,03 mm.
Technische Daten
SAIM 220 / 320 / 400
| Tischgröße – Modell 220 – Modell 320 – Modell 400 |
310 x 130 mm 470 x 170 mm 470 x 170 mm |
| Magnetspannplatte – Modell 220 – Modell 320 – Modell 400 |
180 x 100 x 65 mm 300 x 150 x 65 mm 400 x 150 x 65 mm |
| max. Einbauhöhe | 280 / 285 / 285 mm |
| max. Werkstückgewicht | 25 – 30 kg |
| Schleifscheibengröße – Modell 220 – Modell 320 – Modell 400 |
150 x 25 x 10 mm 180 x 32 x 16 mm 180 x 32 x 16 mm |
| Verfahrwege – Längsweg (X) – Querweg (Y) |
220 / 320 / 400 mm 115 / 190 / 190 mm |
| Vertikalverstellung | 270 – 285 mm |
| Spindeldrehzahl | 3.000 – 3.750 U/min |
| Antriebsleistung | 0,38 – 0,75 kW |
| Länge | 850 – 1.000 mm |
| Tiefe / Breite | 875 – 1.450 mm |
| Höhe * | 1.450 – 1.950 mm |
| Gewicht | 200 – 300 kg |
* Ausführung M ohne Untergestell 1.000 mm.
Serienausstattung
SAIM 220 / 320 / 400
- senkrechte Führung / Säule aus Stahl gehärtet und geschliffen
- zentrales Schmiersystem mit wartungsarmer Pumpe
- Schleifscheibe und Scheibenhalter
- Diamant und Diamanthalter
- Schleifscheibenabzieher
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Ausführung M
- Tischmodell
- Zustellung und Tischvorschübe manuell
- Prismenführung
Ausführung H
- mit Untergestell zur Aufnahme der Hydraulikeinheit
- Quervorschub manuell
- hydraulischer Längsvorschub mittels Prismen-Führungen
- Vertikalverstellung manuell
Ausführung 2H
- mit Untergestell zur Aufnahme der Hydraulikeinheit
- automatischer Servo-Quervorschub
- hydraulischer Längsvorschub mittels Prismen-Führungen
- Vertikalverstellung manuell
Sonderzubehör und Optionen
SAIM 220 / 320 / 400

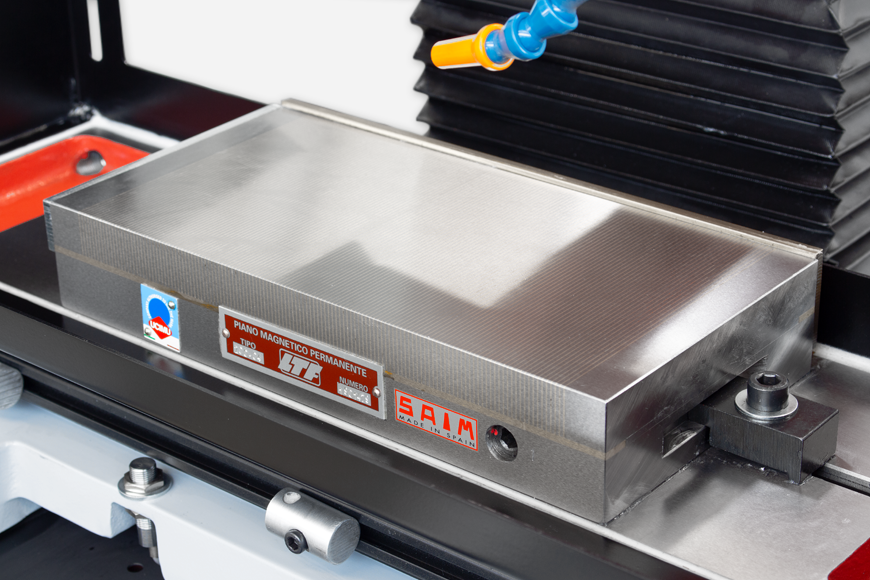

- Permanent-Magnetspannplatten
- Winkelschraubstock
- Entmagnetisiergerät
- Abziehdiamant
- Kühlmittelanlage
- Kippvorrichtung zum Schleifen
- Auswuchtwaage
- Untergestell (für manuelle Version)
- Set Schleifscheiben (2 Stück)
- Set Schleifscheiben für Hartmetall (2 Stück)
- Schleifscheibenflansch, extra
- zusätzliche Dokumentation in Papierform
