Fräsmaschinen

Die Fräsmaschine gehört zu den bedeutendsten Werkzeugmaschinen der industriellen Fertigung. Sie wird eingesetzt, um Werkstücke durch spanende Bearbeitung präzise zu formen, Flächen zu bearbeiten, Nuten herzustellen, Konturen zu fräsen, Bohrungen einzubringen und komplexe Bauteile wirtschaftlich zu fertigen. Von der klassischen manuellen Fräsmaschine bis hin zum modernen CNC-Bearbeitungszentrum hat sich die Fräsmaschine zu einer zentralen Maschine im Maschinenbau, Werkzeugbau, Formenbau und in der industriellen Metallbearbeitung entwickelt.

Von einfachen Bearbeitungsmaschinen zur industriellen Frästechnik

Die Entwicklung der Fräsmaschine ist eng mit dem Fortschritt der Industrialisierung verbunden. Während frühe Bearbeitungsverfahren stark von Handarbeit und einfachen Vorrichtungen geprägt waren, entstand mit zunehmender industrieller Fertigung der Bedarf an präzisen, wiederholbaren und leistungsfähigen Maschinen.

Fräsmaschinen ermöglichten es, Werkstücke nicht nur zu drehen oder zu bohren, sondern gezielt Flächen, Konturen, Schlitze, Nuten und komplexe Formen zu bearbeiten. Damit wurden sie zu einer wichtigen Ergänzung der Drehmaschine und zu einem festen Bestandteil moderner Werkstätten und Produktionsbetriebe.

Mit stabileren Maschinenbetten, präziseren Führungen, leistungsfähigeren Spindeln und mechanischen Vorschüben konnten Fräsmaschinen immer genauer, belastbarer und vielseitiger eingesetzt werden. Besonders im Maschinenbau, Werkzeugbau, Vorrichtungsbau und in der Reparaturtechnik gewannen sie schnell an Bedeutung.

Manuelle Fräsmaschinen – flexibel, robust und vielseitig

Manuelle Fräsmaschinen, auch konventionelle Fräsmaschinen genannt, bilden die klassische Grundlage der Frästechnik. Sie werden direkt vom Bediener über Handräder, Hebel, mechanische Vorschübe und manuelle Einstellungen gesteuert. Dadurch bieten sie eine hohe Flexibilität und eignen sich besonders für Einzelteile, Reparaturen, Ausbildung, Prototypenbau und kleinere Serien.

Typische Bauformen manueller Fräsmaschinen sind Universalfräsmaschinen, Werkzeugfräsmaschinen, Bohr- und Fräsmaschinen, Konsolfräsmaschinen und Bettfräsmaschinen. Sie werden eingesetzt für Planfräsen, Nutenfräsen, Konturfräsen, Bohren, Reiben, Senken und einfache Formbearbeitungen.

Der große Vorteil konventioneller Fräsmaschinen liegt in der direkten Kontrolle durch den Bediener. Änderungen am Werkstück, Anpassungen im Bearbeitungsprozess und individuelle Arbeitsschritte können schnell umgesetzt werden. Deshalb sind manuelle Fräsmaschinen bis heute in Werkstätten, Lehrbetrieben, Instandhaltungsabteilungen und im Werkzeugbau unverzichtbar.

NC-Fräsmaschinen – der Schritt zur gesteuerten Bearbeitung

Mit der Einführung der NC-Technik begann ein wichtiger Entwicklungsschritt in der Geschichte der Fräsmaschine. NC steht für „Numerical Control“, also numerische Steuerung. Bei NC-Fräsmaschinen werden bestimmte Achsbewegungen, Vorschübe und Bearbeitungsabläufe über eine Steuerung vorgegeben.

Im Vergleich zur rein manuellen Fräsmaschine ermöglichen NC-gesteuerte Fräsmaschinen eine bessere Wiederholgenauigkeit und eine effizientere Bearbeitung wiederkehrender Werkstücke. Der Bediener bleibt weiterhin aktiv in den Prozess eingebunden, wird aber durch programmierbare Bewegungen und feste Bearbeitungsabläufe unterstützt.

NC-Fräsmaschinen wurden besonders dort eingesetzt, wo Einzelteile, Kleinserien oder wiederkehrende Fertigungsaufgaben mit höherer Genauigkeit und weniger manueller Abhängigkeit bearbeitet werden sollten. Sie bildeten damit die technische Brücke zwischen der konventionellen Fräsmaschine und der modernen CNC-Fräsmaschine.

CNC-Fräsmaschinen – Automatisierung und Präzision in der modernen Industrie

Der nächste große Fortschritt war die Entwicklung der CNC-Fräsmaschine. CNC steht für „Computerized Numerical Control“. Bei CNC-gesteuerten Fräsmaschinen werden Werkzeugwege, Spindeldrehzahlen, Vorschübe, Werkzeugwechsel und Bearbeitungszyklen über ein Computerprogramm gesteuert.

CNC-Fräsmaschinen ermöglichen eine besonders präzise, wiederholgenaue und wirtschaftliche Bearbeitung. Komplexe Konturen, 3D-Geometrien, enge Toleranzen und anspruchsvolle Bauteile können automatisiert gefertigt werden. Dadurch wurden CNC-Fräsmaschinen zu einem Schlüssel der modernen industriellen Produktion.

Typische CNC-Fräsmaschinen sind CNC-Bettfräsmaschinen, CNC-Werkzeugfräsmaschinen, Fahrständerfräsmaschinen, Portalfräsmaschinen sowie vertikale und horizontale Bearbeitungszentren. Moderne CNC-Bearbeitungszentren verfügen häufig über automatische Werkzeugwechsler, mehrere Achsen, Rundtische, Palettenwechsler, Messtaster und automatisierte Beladesysteme.

Vom Fräsen zum Bearbeitungszentrum

Mit steigenden Anforderungen an Produktivität und Präzision entwickelte sich die klassische CNC-Fräsmaschine weiter zum CNC-Bearbeitungszentrum. In diesen Maschinen werden Fräsen, Bohren, Gewindeschneiden, Reiben und weitere Bearbeitungsprozesse in einer Aufspannung kombiniert.

Das reduziert Rüstzeiten, verbessert die Maßgenauigkeit und erhöht die Wirtschaftlichkeit der Fertigung. Besonders in der Serienfertigung, im Werkzeugbau, Formenbau, Maschinenbau, in der Automobilindustrie, Luftfahrttechnik und Medizintechnik sind CNC-Bearbeitungszentren heute unverzichtbar.

Durch moderne Steuerungstechnik, CAD/CAM-Anbindung und automatisierte Fertigungssysteme können auch komplexe Bauteile effizient und reproduzierbar hergestellt werden. Die Fräsmaschine hat sich damit von einer manuell bedienten Werkzeugmaschine zu einem hochentwickelten Fertigungssystem entwickelt.

Bedeutung der Fräsmaschine für die industrielle Entwicklung

Die Fräsmaschine hat die industrielle Fertigung entscheidend geprägt. Sie ermöglichte die präzise Bearbeitung von Werkstücken, die mit anderen Verfahren nur schwer oder gar nicht wirtschaftlich herzustellen waren. Ob einfache Nut, ebene Fläche, komplexe Kontur oder dreidimensionale Form – Fräsmaschinen erweiterten die Möglichkeiten der Metallbearbeitung erheblich.

Manuelle Fräsmaschinen stehen bis heute für Flexibilität, direkte Bedienung und universelle Einsatzmöglichkeiten. NC-Fräsmaschinen verbesserten die Wiederholgenauigkeit und erleichterten wiederkehrende Bearbeitungsaufgaben. CNC-Fräsmaschinen und moderne Bearbeitungszentren stehen für Automatisierung, Produktivität, Präzision und wirtschaftliche Serienfertigung.

Fazit: Fräsmaschinen als Fundament moderner Fertigung

Die Geschichte der Fräsmaschine zeigt den Wandel der Industrie von handwerklich geprägter Bearbeitung hin zu digital gesteuerter Präzisionsfertigung. Von der konventionellen Fräsmaschine über NC-gesteuerte Maschinen bis zur modernen CNC-Fräsmaschine hat sich die Frästechnik kontinuierlich weiterentwickelt.

Heute sind Fräsmaschinen aus der Metallbearbeitung, dem Maschinenbau, Werkzeugbau, Formenbau und der industriellen Produktion nicht mehr wegzudenken. Sie verbinden robuste Mechanik mit moderner Steuerungstechnik und bilden damit ein zentrales Fundament für präzise, wirtschaftliche und flexible Fertigungsprozesse.

Fräsmaschinen gehören zu den zentralen Werkzeugmaschinen in der industriellen Metallbearbeitung. Sie werden eingesetzt, um Werkstücke durch rotierende Schneidwerkzeuge präzise zu bearbeiten. Dabei lassen sich ebene Flächen, Nuten, Konturen, Bohrungen, Taschen, Gewinde und komplexe Geometrien herstellen. Je nach Bauform, Steuerungstechnik und Einsatzbereich unterscheiden sich Fräsmaschinen deutlich in Aufbau, Leistung, Genauigkeit und Automatisierungsgrad.

Von der klassischen manuellen Fräsmaschine über NC- und CNC-Fräsmaschinen bis hin zu modernen Bearbeitungszentren stehen für nahezu jede Fertigungsaufgabe passende Maschinenkonzepte zur Verfügung.

Grundlegende Merkmale einer Fräsmaschine

Eine Fräsmaschine besteht in der Regel aus einem stabilen Maschinenständer oder Maschinenbett, einem Arbeitstisch, einer Frässpindel, Achsantrieben, Führungen, Vorschubsystemen und einer Werkzeugaufnahme. Das Werkstück wird auf dem Maschinentisch gespannt, während das Fräswerkzeug mit hoher Drehzahl Material abträgt.

Typische Merkmale von Fräsmaschinen sind eine stabile Maschinenkonstruktion, präzise Führungen, leistungsstarke Spindeln, einstellbare Vorschübe und vielseitige Bearbeitungsmöglichkeiten. Je nach Maschinentyp können Werkstücke manuell, teilautomatisiert oder vollständig CNC-gesteuert bearbeitet werden.

Wichtige technische Merkmale sind unter anderem Verfahrwege in X-, Y- und Z-Achse, Spindelleistung, Drehzahlbereich, Tischgröße, Werkzeugaufnahme, Vorschubgeschwindigkeit, Steuerungssystem und Maschinengewicht. Diese Faktoren bestimmen, für welche Werkstücke, Materialien und Bearbeitungsaufgaben eine Fräsmaschine geeignet ist.

Manuelle Fräsmaschinen – direkt bedienbar und flexibel

Manuelle Fräsmaschinen, auch konventionelle Fräsmaschinen genannt, werden vom Bediener direkt über Handräder, Hebel und mechanische Vorschübe gesteuert. Sie eignen sich besonders für Einzelteile, Reparaturen, Ausbildung, Prototypenbau und kleinere Serien.

Typische Merkmale sind eine einfache Bedienung, robuste Bauweise, gute Zugänglichkeit zum Werkstück und flexible Einstellmöglichkeiten. Der Bediener kann während der Bearbeitung direkt eingreifen und Anpassungen schnell vornehmen. Dadurch sind konventionelle Fräsmaschinen bis heute in Werkstätten, Lehrbetrieben und Instandhaltungsabteilungen weit verbreitet.

NC- und CNC-Fräsmaschinen – gesteuerte Präzision

NC- und CNC-Fräsmaschinen erweitern die klassische Frästechnik um programmierbare Achsbewegungen und automatisierte Bearbeitungsabläufe. Während NC-Fräsmaschinen eine numerische Steuerung für bestimmte Bewegungen und Zyklen nutzen, werden CNC-Fräsmaschinen über computergestützte Programme gesteuert.

Typische Merkmale CNC-gesteuerter Fräsmaschinen sind hohe Wiederholgenauigkeit, automatische Vorschubsteuerung, präzise Werkzeugwege, programmierbare Bearbeitungszyklen und eine gleichbleibend hohe Fertigungsqualität. Sie eignen sich besonders für komplexe Bauteile, Serienfertigung, enge Toleranzen und wirtschaftliche Produktionsprozesse.

Moderne CNC-Fräsmaschinen können zusätzlich mit automatischem Werkzeugwechsler, Messtaster, Rundtisch, vierter oder fünfter Achse, Palettenwechsler und CAD/CAM-Anbindung ausgestattet sein.

Universalfräsmaschinen – vielseitig für Werkstatt und Fertigung

Universalfräsmaschinen zählen zu den flexibelsten Bauformen der Fräsmaschine. Sie ermöglichen sowohl horizontale als auch vertikale Bearbeitungen und sind häufig mit schwenkbarem Fräskopf oder Universalfräskopf ausgestattet.

Diese Bauform eignet sich besonders für Einzelteile, Werkzeugbau, Vorrichtungsbau, Ausbildung und Reparaturarbeiten. Typische Anwendungen sind Planfräsen, Nutenfräsen, Konturfräsen, Bohren, Senken und einfache Winkelbearbeitungen. Universalfräsmaschinen verbinden hohe Flexibilität mit solider Maschinenkonstruktion.

Werkzeugfräsmaschinen – präzise für Werkzeugbau und Einzelteilfertigung

Werkzeugfräsmaschinen sind für besonders genaue und vielseitige Bearbeitungsaufgaben ausgelegt. Sie werden häufig im Werkzeugbau, Formenbau, Vorrichtungsbau, Prototypenbau und in der Präzisionsfertigung eingesetzt.

Typische Merkmale sind hohe Genauigkeit, feinfühlige Bedienung, stabile Führungen, vielseitige Einstellmöglichkeiten und eine besonders gute Kontrolle über den Bearbeitungsprozess. Werkzeugfräsmaschinen können konventionell, NC-gesteuert oder CNC-gesteuert ausgeführt sein.

Bohr- und Fräsmaschinen – kompakt und praxisgerecht

Bohr- und Fräsmaschinen kombinieren Bohr- und Fräsbearbeitungen in einer kompakten Maschine. Sie eignen sich besonders für kleinere Werkstücke, Reparaturen, Werkstätten, Ausbildungsbereiche und einfache Fertigungsaufgaben.

Typische Merkmale sind kompakte Bauweise, einfache Bedienung, universelle Einsatzmöglichkeiten und ein gutes Preis-Leistungs-Verhältnis. Sie werden häufig für Bohren, Senken, Reiben, Nutenfräsen und einfache Planbearbeitungen eingesetzt.

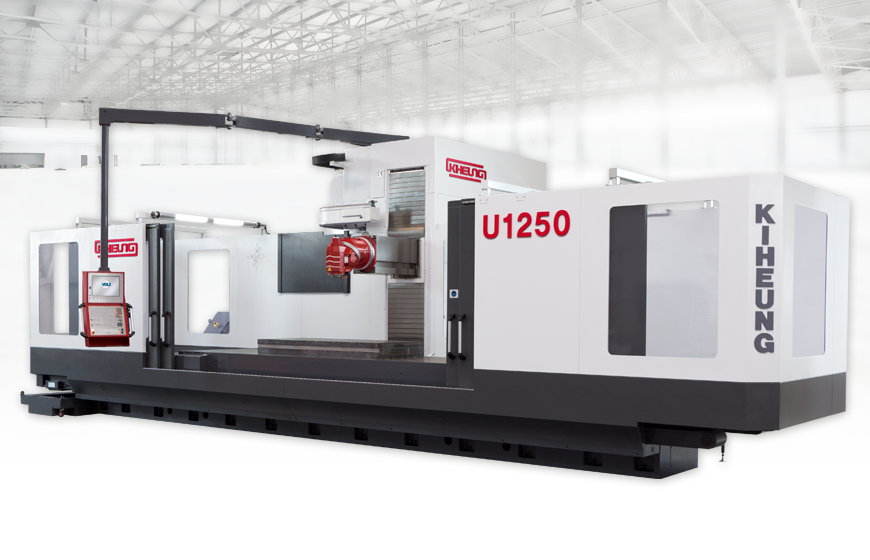

Bettfräsmaschinen – stabil für schwere Bearbeitung

Bettfräsmaschinen verfügen über ein besonders stabiles Maschinenbett und sind für größere Werkstücke und schwere Zerspanungsaufgaben ausgelegt. Der Tisch trägt das Werkstück, während sich der Fräskopf oder Ständer entlang der Achsen bewegt.

Diese Bauform bietet hohe Stabilität, gute Dämpfungseigenschaften und präzise Bearbeitung auch bei hohen Schnittkräften. Bettfräsmaschinen werden häufig im Maschinenbau, Werkzeugbau, Anlagenbau und in der industriellen Einzelteil- oder Kleinserienfertigung eingesetzt.

Konsolfräsmaschinen – klassische Bauform mit beweglichem Tisch

Konsolfräsmaschinen gehören zu den klassischen Fräsmaschinenbauformen. Der Arbeitstisch ist auf einer beweglichen Konsole montiert und kann in mehreren Achsen verfahren werden. Dadurch lassen sich viele Standardbearbeitungen flexibel ausführen.

Typische Einsatzbereiche sind Werkstätten, Ausbildungsbetriebe, Reparaturabteilungen und allgemeine Metallbearbeitung. Konsolfräsmaschinen sind robust, übersichtlich aufgebaut und besonders für kleinere bis mittlere Werkstücke geeignet.

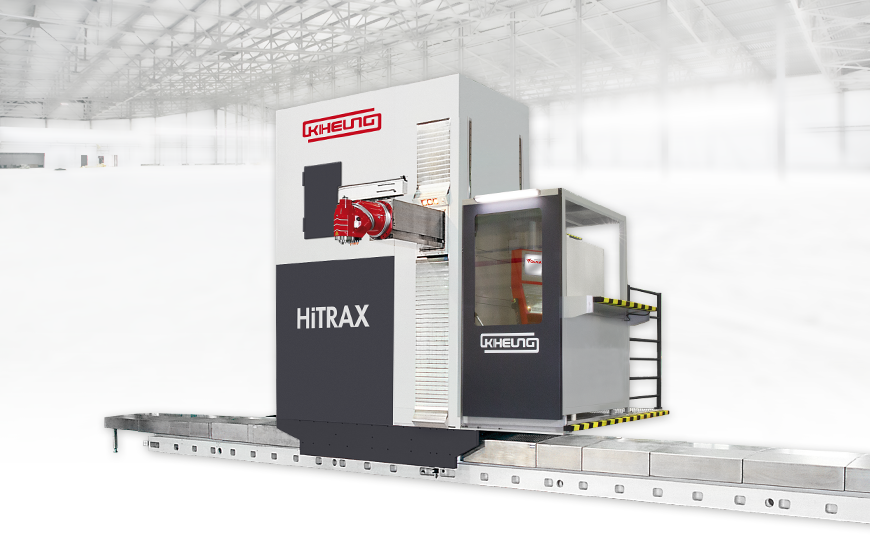

Fahrständerfräsmaschinen – große Verfahrwege und hohe Flexibilität

Fahrständerfräsmaschinen besitzen einen beweglichen Maschinenständer, während das Werkstück meist fest auf dem Maschinentisch gespannt bleibt. Diese Bauform eignet sich besonders für große, lange oder schwere Werkstücke.

Typische Merkmale sind große Verfahrwege, hohe Stabilität und gute Zugänglichkeit zum Werkstück. Fahrständerfräsmaschinen werden häufig im Maschinenbau, Formenbau, Anlagenbau und bei der Bearbeitung großer Bauteile eingesetzt.

Portalfräsmaschinen – für große und schwere Werkstücke

Portalfräsmaschinen sind für besonders große und schwere Werkstücke konzipiert. Der Fräskopf bewegt sich über ein Portal, während das Werkstück auf einem großen Maschinentisch gespannt wird. Diese Bauform bietet hohe Steifigkeit und ermöglicht die Bearbeitung großer Flächen und komplexer Bauteile.

Typische Einsatzgebiete sind Großmaschinenbau, Formenbau, Werkzeugbau, Modellbau, Luftfahrtindustrie und Energieanlagenbau. Portalfräsmaschinen werden häufig CNC-gesteuert eingesetzt und bieten hohe Präzision bei großen Bearbeitungsdimensionen.

Vertikale und horizontale Bearbeitungszentren

Bearbeitungszentren sind moderne CNC-Fräsmaschinen mit automatischem Werkzeugwechsel und hoher Automatisierung. Vertikale Bearbeitungszentren besitzen eine senkrecht angeordnete Spindel und eignen sich besonders für Platten, Gehäuse, Formteile und allgemeine Fräsbearbeitung.

Horizontale Bearbeitungszentren verfügen über eine waagerechte Spindel und sind besonders vorteilhaft bei mehrseitiger Bearbeitung, Serienfertigung und guter Späneabfuhr. Beide Bauformen ermöglichen Fräsen, Bohren, Reiben, Gewindeschneiden und Konturbearbeitung in einer Maschine.

5-Achs-Fräsmaschinen – komplexe Bearbeitung in einer Aufspannung

5-Achs-Fräsmaschinen ermöglichen die Bearbeitung komplexer Geometrien aus mehreren Richtungen. Neben den linearen Achsen X, Y und Z stehen zusätzliche Schwenk- oder Rundachsen zur Verfügung.

Diese Bauform wird eingesetzt, wenn anspruchsvolle Bauteile mit komplexen Konturen, Freiformflächen oder Hinterschneidungen gefertigt werden müssen. Typische Anwendungsbereiche sind Formenbau, Luftfahrt, Medizintechnik, Automobilindustrie, Werkzeugbau und Präzisionsfertigung.

Fazit: Die passende Fräsmaschine für jede Bearbeitungsaufgabe

Die typischen Merkmale von Fräsmaschinen hängen stark von Bauform, Steuerung und Einsatzbereich ab. Manuelle Fräsmaschinen bieten hohe Flexibilität und direkte Bedienung. NC- und CNC-Fräsmaschinen ermöglichen präzise, wiederholgenaue und automatisierte Bearbeitungsprozesse.

Universalfräsmaschinen, Werkzeugfräsmaschinen und Bohr- und Fräsmaschinen eignen sich besonders für flexible Werkstattarbeiten, Ausbildung und Einzelteilfertigung. Bettfräsmaschinen, Fahrständerfräsmaschinen und Portalfräsmaschinen sind auf größere und schwerere Werkstücke ausgelegt. Moderne CNC-Bearbeitungszentren und 5-Achs-Fräsmaschinen stehen für produktive, präzise und komplexe Fertigung in der Industrie.

Damit bleibt die Fräsmaschine eine der wichtigsten Werkzeugmaschinen für Metallbearbeitung, Maschinenbau, Werkzeugbau, Formenbau und industrielle Fertigung.

Fräsmaschinen gehören zu den vielseitigsten Werkzeugmaschinen in der industriellen Metallbearbeitung. Sie ermöglichen die präzise Bearbeitung von Werkstücken durch rotierende Schneidwerkzeuge und werden für Planflächen, Nuten, Taschen, Konturen, Bohrbilder, Gewinde und komplexe Geometrien eingesetzt. Je nach Bauform unterscheiden sich Fräsmaschinen in Stabilität, Verfahrwegen, Spindelausrichtung, Automatisierungsgrad, Bedienkonzept und Einsatzbereich.

Die Besonderheiten der jeweiligen Fräsmaschine hängen vor allem davon ab, ob flexible Einzelteilfertigung, schwere Zerspanung, präziser Werkzeugbau oder automatisierte Serienfertigung im Vordergrund steht.

Manuelle Fräsmaschinen – direkt, flexibel und praxisnah

Manuelle Fräsmaschinen, auch konventionelle Fräsmaschinen genannt, zeichnen sich durch eine direkte Bedienung aus. Der Maschinenbediener steuert die Achsbewegungen über Handräder, Hebel und mechanische Vorschübe. Dadurch ist eine schnelle Anpassung an unterschiedliche Werkstücke und Bearbeitungsaufgaben möglich.

Die besondere Stärke manueller Fräsmaschinen liegt in ihrer Flexibilität. Sie eignen sich ideal für Einzelteile, Reparaturen, Nacharbeiten, Ausbildung, Prototypen und kleinere Serien. Besonders in Werkstätten, Lehrbetrieben und Instandhaltungsabteilungen sind konventionelle Fräsmaschinen weiterhin eine wirtschaftliche und bewährte Lösung.

NC-Fräsmaschinen – unterstützte Bearbeitung mit Wiederholgenauigkeit

NC-Fräsmaschinen bilden die Verbindung zwischen manueller Fräsmaschine und moderner CNC-Fräsmaschine. Sie verfügen über eine numerische Steuerung, mit der bestimmte Bewegungen, Vorschübe oder Bearbeitungsabläufe vorgegeben werden können.

Ihre Besonderheit liegt in der Kombination aus Bedienerflexibilität und gesteuerter Wiederholgenauigkeit. Wiederkehrende Bearbeitungsschritte lassen sich einfacher und genauer ausführen, ohne dass die Maschine vollständig automatisiert arbeitet. NC-Fräsmaschinen eignen sich besonders für Kleinserien, Einzelteile mit wiederkehrenden Konturen und flexible Fertigungsaufgaben.

CNC-Fräsmaschinen – automatisiert, präzise und leistungsfähig

CNC-Fräsmaschinen stehen für computergesteuerte Präzisionsbearbeitung. Werkzeugwege, Vorschübe, Spindeldrehzahlen und Bearbeitungszyklen werden über Programme gesteuert. Dadurch lassen sich komplexe Bauteile mit hoher Wiederholgenauigkeit und gleichbleibender Qualität fertigen.

Besondere Merkmale von CNC-Fräsmaschinen sind programmierbare Achsen, automatische Vorschübe, hohe Positioniergenauigkeit, moderne Steuerungen und häufig eine CAD/CAM-Anbindung. Je nach Ausstattung können automatische Werkzeugwechsler, Messtaster, Rundtische, vierte oder fünfte Achsen sowie Palettenwechsler integriert sein. CNC-Fräsmaschinen sind ideal für Serienfertigung, Präzisionsteile und komplexe Fräsbearbeitungen.

Universalfräsmaschinen – maximale Vielseitigkeit

Universalfräsmaschinen sind besonders vielseitige Fräsmaschinen für unterschiedliche Bearbeitungsaufgaben. Sie ermöglichen je nach Ausführung horizontale und vertikale Fräsarbeiten und sind häufig mit schwenkbarem Fräskopf oder Universalfräskopf ausgestattet.

Die Besonderheit dieser Bauform liegt in der breiten Einsatzmöglichkeit. Universalfräsmaschinen eignen sich für Planfräsen, Nutenfräsen, Konturfräsen, Bohren, Senken und einfache Winkelbearbeitungen. Sie werden häufig im Werkzeugbau, Vorrichtungsbau, in der Ausbildung und in der allgemeinen Metallbearbeitung eingesetzt.

Werkzeugfräsmaschinen – präzise für anspruchsvolle Einzelteile

Werkzeugfräsmaschinen sind auf Genauigkeit, Vielseitigkeit und feinfühlige Bedienung ausgelegt. Sie kommen besonders im Werkzeugbau, Formenbau, Vorrichtungsbau und Prototypenbau zum Einsatz.

Ihre Besonderheit liegt in der präzisen Bearbeitung kleiner bis mittlerer Werkstücke. Stabile Führungen, exakte Verstellmöglichkeiten und eine gute Kontrolle über den Bearbeitungsprozess machen Werkzeugfräsmaschinen ideal für anspruchsvolle Einzelteile, Passflächen, Konturen und Werkzeugkomponenten.

Bohr- und Fräsmaschinen – kompakt und universell einsetzbar

Bohr- und Fräsmaschinen verbinden die Funktionen einer Bohrmaschine mit den Möglichkeiten einer Fräsmaschine. Sie sind kompakt aufgebaut und eignen sich besonders für kleinere Werkstücke, einfache Fräsarbeiten und universelle Werkstattaufgaben.

Die Besonderheit dieser Bauform liegt in ihrer praktischen Kombination aus Bohren, Senken, Reiben und Fräsen. Bohr- und Fräsmaschinen sind häufig in Werkstätten, Ausbildungsbereichen, Reparaturabteilungen und kleineren Fertigungsbetrieben zu finden. Sie bieten eine platzsparende Lösung für vielseitige Bearbeitungsaufgaben.

Konsolfräsmaschinen – klassisch, robust und übersichtlich

Konsolfräsmaschinen gehören zu den klassischen Bauformen der Fräsmaschine. Der Arbeitstisch ist auf einer beweglichen Konsole angeordnet und kann in mehreren Achsen verfahren werden. Dadurch lassen sich viele Standardbearbeitungen flexibel ausführen.

Die besondere Stärke der Konsolfräsmaschine liegt in ihrem einfachen, robusten und gut zugänglichen Aufbau. Sie eignet sich für kleinere bis mittlere Werkstücke und wird häufig in Werkstätten, Lehrwerkstätten und Reparaturbetrieben eingesetzt. Ihre klare Maschinenstruktur macht sie besonders bedienerfreundlich.

Bettfräsmaschinen – stabil für schwere Zerspanung

Bettfräsmaschinen verfügen über ein festes, besonders stabiles Maschinenbett. Das Werkstück wird auf dem Tisch gespannt, während Fräskopf oder Maschinenständer die Bearbeitungsbewegungen ausführen. Dadurch entsteht eine hohe Steifigkeit bei der Bearbeitung.

Die Besonderheit der Bettfräsmaschine liegt in ihrer Stabilität und Belastbarkeit. Sie eignet sich besonders für größere Werkstücke, schwere Zerspanung, Werkzeugbau, Maschinenbau und industrielle Einzelteilfertigung. Durch das massive Maschinenkonzept können auch hohe Schnittkräfte sicher aufgenommen werden.

Fahrständerfräsmaschinen – große Verfahrwege und feste Werkstückspannung

Bei Fahrständerfräsmaschinen bewegt sich der Maschinenständer, während das Werkstück meist fest auf dem Maschinentisch verbleibt. Diese Bauform ist besonders vorteilhaft bei großen, langen oder schweren Werkstücken.

Die Besonderheit liegt in der Kombination aus großen Verfahrwegen, stabiler Werkstückaufnahme und guter Zugänglichkeit. Fahrständerfräsmaschinen werden häufig im Maschinenbau, Anlagenbau, Formenbau und bei der Bearbeitung großer Bauteile eingesetzt. Sie ermöglichen präzise Bearbeitung ohne häufiges Umspannen schwerer Werkstücke.

Portalfräsmaschinen – für große Bauteile und hohe Steifigkeit

Portalfräsmaschinen sind für besonders große und schwere Werkstücke ausgelegt. Der Fräskopf bewegt sich über ein Portal, während das Werkstück auf einem groß dimensionierten Maschinentisch gespannt wird.

Ihre besondere Stärke ist die hohe Steifigkeit bei großen Bearbeitungsdimensionen. Portalfräsmaschinen eignen sich für große Platten, Formen, Strukturbauteile, Maschinenbetten und komplexe Großteile. Sie werden häufig im Großmaschinenbau, Formenbau, Modellbau, Werkzeugbau, in der Luftfahrtindustrie und im Energieanlagenbau eingesetzt.

Vertikale Bearbeitungszentren – kompakt und produktiv

Vertikale Bearbeitungszentren sind CNC-Fräsmaschinen mit senkrecht angeordneter Spindel und automatischem Werkzeugwechsler. Sie gehören zu den am häufigsten eingesetzten Bauformen in der modernen Fertigung.

Die Besonderheit liegt in der kompakten Bauweise, guten Zugänglichkeit und hohen Produktivität. Vertikale Bearbeitungszentren eignen sich besonders für Platten, Gehäuse, Formteile, Werkzeugkomponenten und allgemeine Fräsarbeiten. Sie ermöglichen Fräsen, Bohren, Reiben und Gewindeschneiden in einer Aufspannung.

Horizontale Bearbeitungszentren – effizient bei Serienfertigung

Horizontale Bearbeitungszentren besitzen eine waagerecht angeordnete Spindel. Diese Bauform bietet Vorteile bei der mehrseitigen Bearbeitung und bei der Späneabfuhr, da Späne leichter aus dem Bearbeitungsbereich fallen.

Die Besonderheit horizontaler Bearbeitungszentren liegt in ihrer Produktivität bei Serienfertigung und komplexeren Werkstücken. In Verbindung mit Palettenwechslern, Rundtischen und automatischer Werkzeugverwaltung ermöglichen sie eine effiziente Mehrseitenbearbeitung mit kurzen Nebenzeiten.

5-Achs-Fräsmaschinen – komplexe Geometrien in einer Aufspannung

5-Achs-Fräsmaschinen verfügen neben den linearen Achsen X, Y und Z über zusätzliche Rund- oder Schwenkachsen. Dadurch kann das Werkzeug das Werkstück aus mehreren Richtungen bearbeiten.

Die besondere Stärke dieser Bauform liegt in der Bearbeitung komplexer Geometrien, Freiformflächen, Hinterschneidungen und anspruchsvoller Konturen. 5-Achs-Fräsmaschinen reduzieren Umspannvorgänge, verbessern die Genauigkeit und ermöglichen eine sehr effiziente Komplettbearbeitung. Sie werden häufig im Formenbau, Werkzeugbau, Maschinenbau, in der Luftfahrt, Medizintechnik und Automobilindustrie eingesetzt.

CNC-Bearbeitungszentren mit Automatisierung – für moderne Fertigungssysteme

Moderne CNC-Bearbeitungszentren können mit Palettenwechslern, Roboterbeladung, Werkzeugmagazinen, Messtastern und automatischen Spannsystemen ausgestattet werden. Dadurch werden sie zu produktiven Fertigungssystemen für automatisierte Prozesse.

Die Besonderheit liegt in der Verbindung aus Präzision, Produktivität und Prozesssicherheit. Automatisierte Bearbeitungszentren eignen sich besonders für Serienfertigung, mannlose Fertigung, wiederkehrende Bauteile und wirtschaftliche Produktionsabläufe mit hoher Wiederholgenauigkeit.

Fazit: Jede Bauform bietet eigene Vorteile

Die Besonderheiten von Fräsmaschinen ergeben sich aus ihrer Bauform, Steuerungstechnik und Anwendung. Manuelle Fräsmaschinen überzeugen durch Flexibilität und direkte Bedienung. NC-Fräsmaschinen bieten gesteuerte Unterstützung bei wiederkehrenden Bearbeitungen. CNC-Fräsmaschinen und Bearbeitungszentren stehen für Präzision, Automatisierung und hohe Produktivität.

Universalfräsmaschinen, Werkzeugfräsmaschinen und Bohr- und Fräsmaschinen sind besonders vielseitig und praxisnah. Bettfräsmaschinen, Fahrständerfräsmaschinen und Portalfräsmaschinen bieten Stabilität und große Bearbeitungsbereiche. Vertikale und horizontale Bearbeitungszentren sowie 5-Achs-Fräsmaschinen ermöglichen moderne, wirtschaftliche und komplexe Fräsbearbeitung.

Damit steht für nahezu jede Fertigungsaufgabe die passende Fräsmaschine zur Verfügung – von der einfachen Werkstattmaschine bis zur vollautomatisierten CNC-Produktionslösung.

Fräsmaschinen gehören zu den wichtigsten Werkzeugmaschinen in der Metallbearbeitung und industriellen Fertigung. Sie werden eingesetzt, um Werkstücke präzise zu bearbeiten, Flächen herzustellen, Nuten zu fräsen, Konturen zu erzeugen, Bohrungen einzubringen und komplexe Geometrien wirtschaftlich zu fertigen. Je nach Bauform, Steuerungstechnik und Werkstückgröße unterscheiden sich die Anwendungsgebiete von Fräsmaschinen deutlich.

Von der manuellen Fräsmaschine für Werkstatt und Ausbildung bis zum CNC-Bearbeitungszentrum für automatisierte Serienfertigung bietet jede Bauform spezielle Vorteile für bestimmte Bearbeitungsaufgaben.

Manuelle Fräsmaschinen für Werkstatt, Ausbildung und Reparatur

Manuelle Fräsmaschinen, auch konventionelle Fräsmaschinen genannt, werden vor allem dort eingesetzt, wo Flexibilität, direkte Bedienung und schnelle Anpassung gefragt sind. Sie eignen sich ideal für Werkstätten, Ausbildungsbetriebe, Reparaturabteilungen, Instandhaltung, Prototypenbau und Einzelteilfertigung.

Typische Anwendungen sind Planfräsen, Nutenfräsen, Bohren, Senken, Reiben, Konturfräsen und einfache Passarbeiten. Besonders bei Einzelteilen, Nacharbeiten und Sonderanfertigungen bieten konventionelle Fräsmaschinen eine wirtschaftliche und praxisnahe Lösung.

NC-Fräsmaschinen für wiederkehrende Bearbeitungsaufgaben

NC-Fräsmaschinen werden eingesetzt, wenn wiederkehrende Fräsarbeiten genauer und effizienter ausgeführt werden sollen, ohne vollständig auf manuelle Flexibilität zu verzichten. Sie eignen sich besonders für Einzelteile, Kleinserien und Werkstücke mit wiederholbaren Bearbeitungsabläufen.

Anwendungsgebiete finden sich im Werkzeugbau, Vorrichtungsbau, Maschinenbau, in der Reparaturfertigung und in kleineren Produktionsbetrieben. Durch programmierbare Achsbewegungen und feste Bearbeitungsabläufe können Konturen, Bohrbilder, Taschen und einfache Serienbearbeitungen wiederholgenau gefertigt werden.

CNC-Fräsmaschinen für Präzision und Serienfertigung

CNC-Fräsmaschinen werden in der modernen Industrie vor allem für präzise, wiederholgenaue und wirtschaftliche Bearbeitung eingesetzt. Sie sind ideal für Serienfertigung, komplexe Bauteile, enge Toleranzen und automatisierte Produktionsprozesse.

Typische Branchen sind Maschinenbau, Automobilindustrie, Luftfahrt, Medizintechnik, Elektrotechnik, Formenbau und Werkzeugbau. CNC-Fräsmaschinen fertigen unter anderem Gehäuse, Platten, Formeinsätze, Präzisionsteile, Vorrichtungen, Strukturbauteile und technische Komponenten mit hoher Maßgenauigkeit.

Universalfräsmaschinen für vielseitige Bearbeitung

Universalfräsmaschinen werden dort eingesetzt, wo unterschiedliche Fräsaufgaben flexibel auf einer Maschine erledigt werden sollen. Sie eignen sich für horizontale und vertikale Bearbeitungen und bieten dadurch ein breites Anwendungsspektrum.

Typische Einsatzbereiche sind Werkzeugbau, Vorrichtungsbau, Ausbildung, Reparatur, Musterbau und allgemeine Metallbearbeitung. Universalfräsmaschinen werden häufig für Planflächen, Nuten, Winkelbearbeitungen, Konturen, Bohrungen und kleinere Einzelteile genutzt.

Werkzeugfräsmaschinen für Werkzeugbau und Präzisionsteile

Werkzeugfräsmaschinen sind besonders für anspruchsvolle Einzelteile, präzise Konturen und hochwertige Oberflächen geeignet. Sie werden häufig im Werkzeugbau, Formenbau, Vorrichtungsbau, Prototypenbau und in der Präzisionsfertigung eingesetzt.

Typische Anwendungen sind die Bearbeitung von Formplatten, Werkzeugkomponenten, Vorrichtungen, Elektroden, Passflächen, Konturen und komplexeren Einzelteilen. Durch ihre Genauigkeit und vielseitigen Einstellmöglichkeiten sind Werkzeugfräsmaschinen besonders bei anspruchsvollen Fertigungsaufgaben gefragt.

Bohr- und Fräsmaschinen für kompakte Werkstattaufgaben

Bohr- und Fräsmaschinen werden vor allem für kleinere Werkstücke und universelle Bearbeitungsaufgaben eingesetzt. Sie verbinden Bohr- und Fräsfunktionen in einer kompakten Maschine und eignen sich besonders für Werkstätten, Ausbildungsbetriebe, Reparaturbereiche und kleinere Fertigungen.

Typische Anwendungen sind Bohren, Senken, Reiben, Gewindebohren, Nutenfräsen und einfache Planbearbeitungen. Durch ihre kompakte Bauweise sind Bohr- und Fräsmaschinen eine praktische Lösung für Betriebe mit begrenztem Platzbedarf und vielseitigen Anforderungen.

Konsolfräsmaschinen für klassische Fräsarbeiten

Konsolfräsmaschinen kommen häufig bei kleineren bis mittleren Werkstücken zum Einsatz. Sie eignen sich für klassische Fräsarbeiten in Werkstätten, Lehrwerkstätten, Reparaturbetrieben und in der allgemeinen Metallbearbeitung.

Typische Anwendungsgebiete sind Planfräsen, Nutenfräsen, Bohren, Konturfräsen und einfache Serienarbeiten. Durch den übersichtlichen Aufbau und den verfahrbaren Arbeitstisch bieten Konsolfräsmaschinen eine solide Grundlage für viele Standardaufgaben.

Bettfräsmaschinen für schwere und stabile Bearbeitung

Bettfräsmaschinen werden eingesetzt, wenn größere Werkstücke, hohe Schnittkräfte und stabile Bearbeitungsprozesse gefordert sind. Sie eignen sich besonders für Maschinenbau, Anlagenbau, Werkzeugbau, Formenbau und industrielle Einzelteil- oder Kleinserienfertigung.

Typische Anwendungen sind die Bearbeitung von Maschinenbauteilen, Platten, Gehäusen, Rahmen, Formteilen und größeren Werkstücken. Durch das stabile Maschinenbett können auch schwere Zerspanungsaufgaben mit hoher Genauigkeit ausgeführt werden.

Fahrständerfräsmaschinen für große und lange Werkstücke

Fahrständerfräsmaschinen werden für große, lange oder schwere Werkstücke eingesetzt, die möglichst fest auf dem Maschinentisch gespannt bleiben sollen. Der bewegliche Maschinenständer ermöglicht große Verfahrwege und flexible Bearbeitung über lange Werkstückbereiche.

Typische Anwendungsgebiete sind Maschinenbau, Anlagenbau, Formenbau, Energietechnik, Schienenfahrzeugbau und Großteilefertigung. Bearbeitet werden unter anderem lange Profile, Maschinenrahmen, Platten, Gehäuse, Schweißkonstruktionen und große Einzelteile.

Portalfräsmaschinen für Großteile und schwere Bauteile

Portalfräsmaschinen sind für besonders große und schwere Werkstücke ausgelegt. Sie werden eingesetzt, wenn große Bearbeitungsflächen, hohe Steifigkeit und präzise Bearbeitung über weite Verfahrwege erforderlich sind.

Typische Einsatzbereiche sind Großmaschinenbau, Werkzeugbau, Formenbau, Modellbau, Luftfahrtindustrie, Energieanlagenbau und Schwerindustrie. Portalfräsmaschinen bearbeiten große Platten, Formen, Strukturbauteile, Maschinenbetten, Gehäuse und komplexe Großteile.

Vertikale Bearbeitungszentren für produktive Fräsbearbeitung

Vertikale Bearbeitungszentren werden in vielen Bereichen der industriellen Fertigung eingesetzt. Sie eignen sich besonders für Platten, Gehäuse, Formteile, Werkzeugkomponenten und allgemeine Fräs-, Bohr- und Gewindebearbeitungen.

Typische Anwendungsgebiete sind Maschinenbau, Werkzeugbau, Formenbau, Automobilzulieferung, Medizintechnik und Elektrotechnik. Durch den automatischen Werkzeugwechsel und die CNC-Steuerung ermöglichen vertikale Bearbeitungszentren kurze Bearbeitungszeiten und gleichbleibend hohe Qualität.

Horizontale Bearbeitungszentren für Serienfertigung und Mehrseitenbearbeitung

Horizontale Bearbeitungszentren werden bevorzugt eingesetzt, wenn Werkstücke von mehreren Seiten bearbeitet werden sollen oder eine besonders gute Späneabfuhr erforderlich ist. Sie eignen sich ideal für Serienfertigung, komplexe Gehäuseteile und produktive Bearbeitungsprozesse.

Typische Anwendungen sind Motorenkomponenten, Getriebegehäuse, Hydraulikblöcke, Maschinenbauteile und Serienbauteile mit mehreren Bearbeitungsseiten. In Kombination mit Palettenwechslern und Rundtischen ermöglichen horizontale Bearbeitungszentren eine hohe Produktivität.

5-Achs-Fräsmaschinen für komplexe Geometrien

5-Achs-Fräsmaschinen werden eingesetzt, wenn komplexe Bauteile aus mehreren Richtungen bearbeitet werden müssen. Sie ermöglichen die Bearbeitung anspruchsvoller Konturen, Freiformflächen, Hinterschneidungen und räumlicher Geometrien in einer Aufspannung.

Typische Anwendungsgebiete sind Formenbau, Werkzeugbau, Luftfahrt, Medizintechnik, Automobilindustrie, Turbinenbau und Präzisionsfertigung. Gefertigt werden unter anderem Formeinsätze, Implantatteile, Turbinenschaufeln, Strukturbauteile, Prototypen und hochwertige Präzisionsteile.

Automatisierte CNC-Bearbeitungszentren für moderne Produktion

Automatisierte CNC-Bearbeitungszentren werden eingesetzt, wenn hohe Stückzahlen, konstante Qualität und wirtschaftliche Fertigungsprozesse im Vordergrund stehen. Sie können mit Palettenwechslern, Roboterbeladung, Werkzeugmagazinen, Messtastern und automatischen Spannsystemen ausgestattet werden.

Typische Anwendungsgebiete sind Serienfertigung, mannlose Fertigung, Zulieferindustrie, Maschinenbau, Automobilindustrie und Produktion wiederkehrender Bauteile. Automatisierte Bearbeitungszentren ermöglichen hohe Prozesssicherheit, reduzierte Nebenzeiten und effiziente Fertigungsabläufe.

Fazit: Fräsmaschinen für nahezu jede Fertigungsaufgabe

Die Anwendungsgebiete von Fräsmaschinen richten sich stark nach Bauform, Steuerung, Werkstückgröße und Fertigungsziel. Manuelle Fräsmaschinen eignen sich besonders für Werkstatt, Ausbildung, Reparatur und Einzelteilfertigung. NC-Fräsmaschinen bieten Vorteile bei wiederkehrenden Bearbeitungen und kleinen Serien. CNC-Fräsmaschinen und Bearbeitungszentren stehen für Präzision, Automatisierung und wirtschaftliche Serienproduktion.

Universalfräsmaschinen, Werkzeugfräsmaschinen und Bohr- und Fräsmaschinen decken flexible Standardaufgaben ab. Bettfräsmaschinen, Fahrständerfräsmaschinen und Portalfräsmaschinen sind für größere und schwerere Werkstücke ausgelegt. Vertikale und horizontale Bearbeitungszentren sowie 5-Achs-Fräsmaschinen ermöglichen moderne, produktive und komplexe Fräsbearbeitung.

Damit sind Fräsmaschinen unverzichtbare Werkzeugmaschinen für Metallbearbeitung, Maschinenbau, Werkzeugbau, Formenbau, Serienfertigung und industrielle Produktion.
