Horizontal-Bandsägen
BEKA-MAK BMSO - CS NC
NC-Vollautomat
- Geradschnittsäge 90°
- max. Schnittbereich bis Ø 820 mm
- max. Schnittbereich bis ↔ 850 mm
- max. Schnittbereich bis ↕ 820 mm
- Arbeitshöhe 805 – 857 mm
- Antriebsleistung 3 – 7,5 kW
- Maschinengewicht 2.500 – 9.650 kg

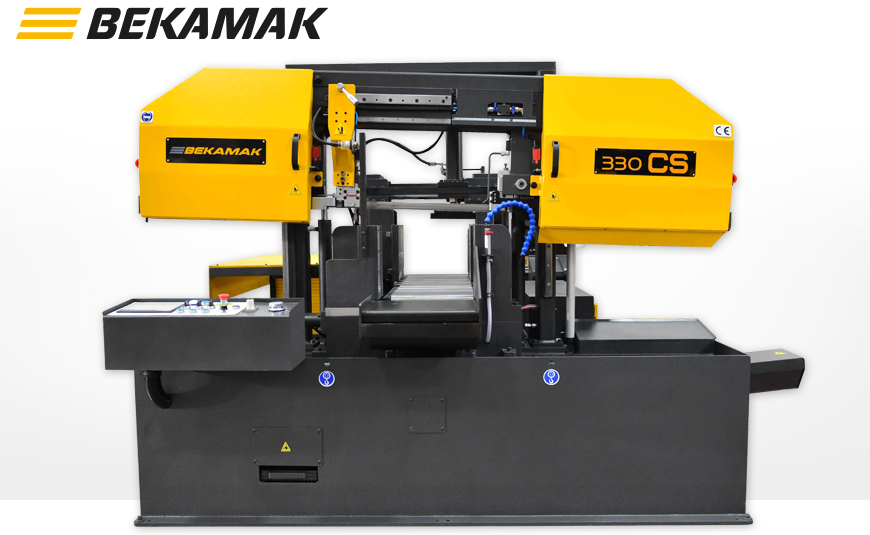

BEKA-MAK BMSO - CS NC
Die vollautomatischen NC-Bandsägen der BMSO CS Serie sind leistungsstarke Präzisionssägen für anspruchsvolle industrielle Anwendungen. Sie wurden speziell für das Sägen von dickwandigen Materialien und schweren Werkstücken entwickelt und überzeugen durch außergewöhnliche Stabilität und Leistungsfähigkeit.
Die Zwei-Säulen-Konstruktion mit doppelten Linearführungen gewährleistet höchste Steifigkeit und Schnittgenauigkeit, während der SERVO-Materialvorschub eine gleichmäßige und präzise Werkstückzuführung ermöglicht. Die serienmäßige hydraulische Vertikalbewegung unterstützt einen ruhigen Schnittverlauf und erhöht die Prozesssicherheit.
Diese Maschinen sind die perfekte Wahl für Unternehmen, die maximale Präzision, Zuverlässigkeit und Effizienz in ihren Sägeprozessen benötigen.
Maschinenhighlights
BEKA-MAK BMSO – CS NC
- vollautomatische NC-Bandsägen zum Sägen von dickwandigen Profilen und Vollmaterialien
- SERVO-Materialvorschubsystem bis max. 700 mm Vorschublänge
- genaue Positionsmessung des Vorschubschlittens über Magnetmaßstab
- Materialspannung mittels zweier Hydraulikschraubstöcke – einer fest, einer auf einem verschiebbaren Schlitten
- OMRON® NC-Steuerung mit Touchscreen

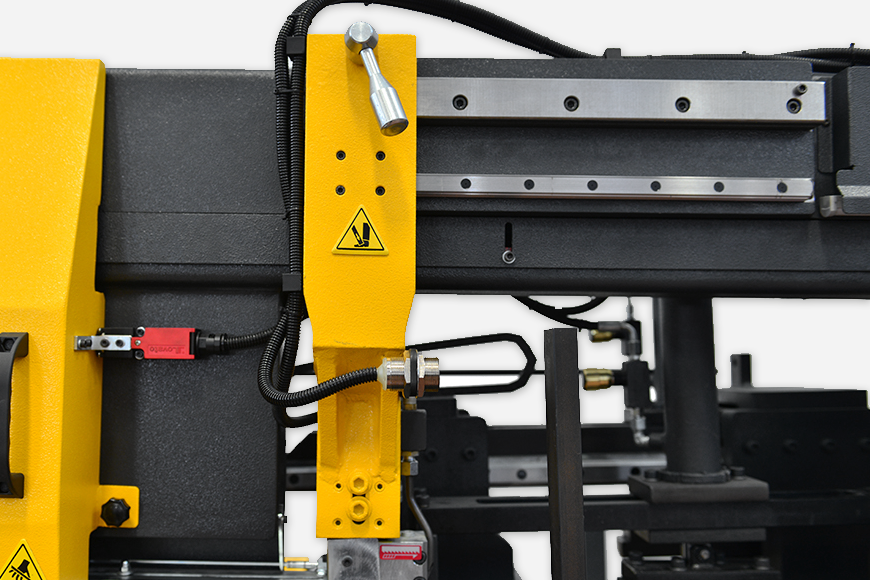

- automatische Führungsarmverstellung, synchron mit hydraulischer Klemmung des Horizontal-Spannstocks
- robust konstruierter Monoblock-Sägerahmen mit hydraulischer Vertikalbewegung und Linearführung
- verwindungssteife, geschweißte Stahlstruktur, die hohe Stabilität gewährleistet und Vibrationen während des Sägebetriebs minimiert
- stufenlos regelbare Bandgeschwindigkeit

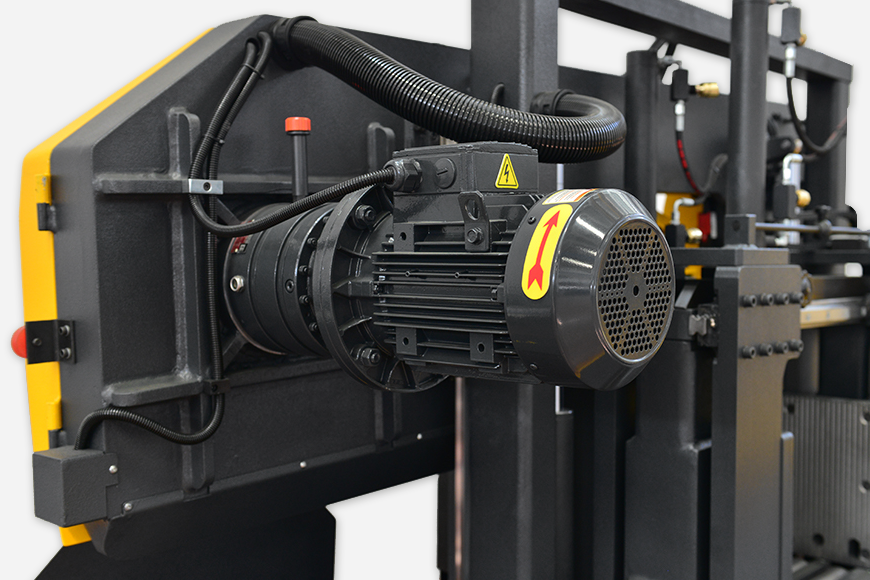

- Hochleistung-Sägemotor für kraftvolle Vollmaterialschnitte
- sensitive Schnittdruckregulierung in Abhängigkeit der Materialbeschaffenheit
- hydraulisch-mechanische Sägebandspannung, die eine gleichbleibend konstante Blattspannung gewährleistet

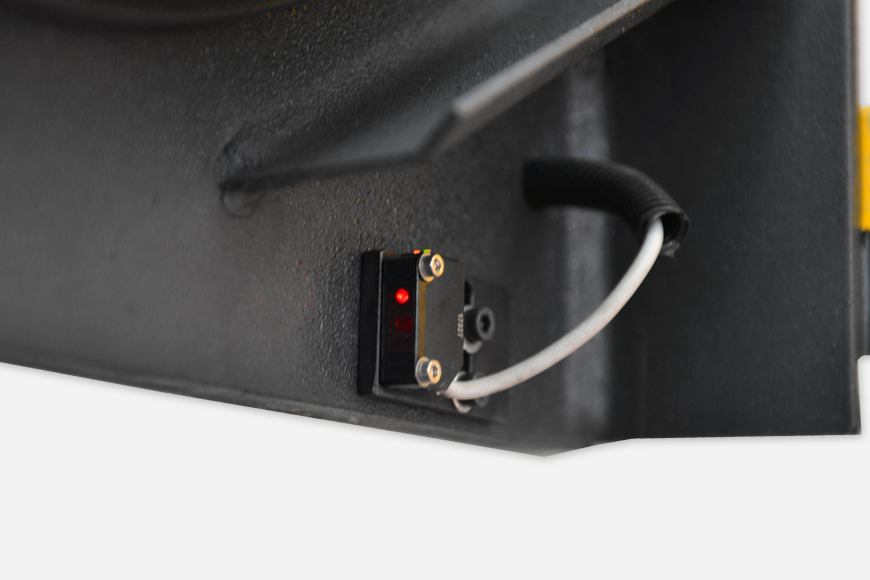

- optische Höhenverstellung für eine automatische Materialhöhenerkennung und zur präzisen Positionierung des Sägerahmens
- motorischer Späneförderer
Technische Daten
BEKA-MAK BMSO – CS NC
| Schnittbereich 0° / 90° – rund – flach, min. – flach, max. |
330 – 820 mm 360 x 330 mm 850 x 820 mm |
| Arbeitshöhe | 805 – 857 mm |
| Sägeband – Abmessung, min. – Abmessung, max. |
5.000 x 34 x 1,1 mm 9.500 x 54 x 1,6 mm |
| Geschwindigkeit – stufenlos |
15 – 120 m/min |
| Antriebsleistung | 3 – 7,5 kW |
| Länge | 2.850 – 4.500 mm |
| Tiefe / Breite | 1.930 – 2.650 mm |
| Höhe | 1.890 – 3.100 mm |
| Gewicht | 2.500 – 9.650 kg |
Serienausstattung
BEKA-MAK BMSO – CS NC
- SERVO-Vorschubsystem
- zwei Hydraulikschraubstöcke
- OMRON® NC-Steuerung mit Touchscreen
- automatische Sägerahmenhebung nach Schnittende
- automatische Abschaltung nach Schnittende
- automatische Bandbruchsicherung
- hydraulisch-mechanische Bandspannung
- Bandführung über Hartmetallplatten und Rollen
- thermischer Überlastungsschutz und Unterspannungsauslösung
- sensitive Schnittdruckregulierung
- optische Höhenverstellung
- motorischer Späneförderer
- Spänebürste angetrieben über Laufrad
- Kühlmittelanlage
- Bi-Metallsägeband montiert
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
BEKA-MAK BMSO – CS NC
- hydraulische Materialoberklemmung

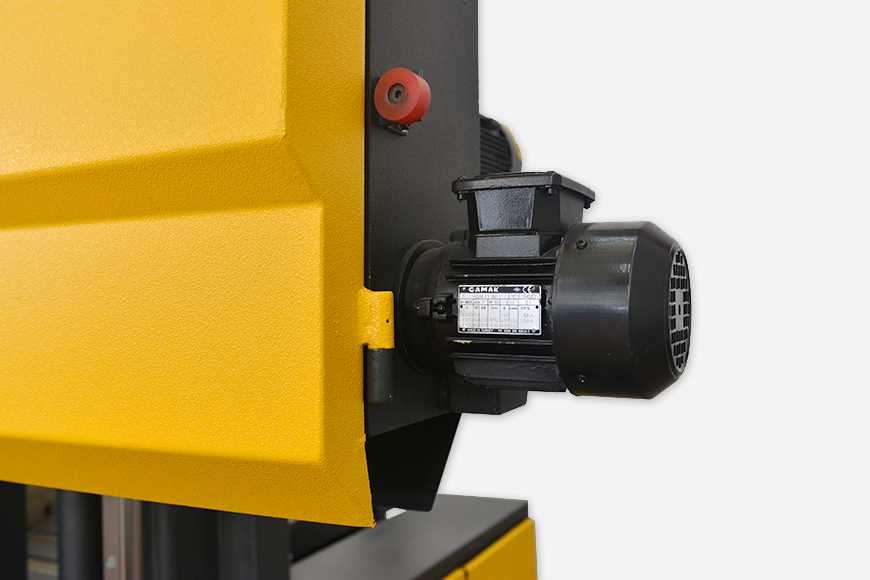

- vollhydraulische Bandspannung für Feineinstellungen während des Sägens
- Laser-Schnittlinienbeleuchtung
- Sprühnebel-Kühlmitteleinrichtung
- Rollenbahn 3.000 mm
- VOLZ – Bi-Metallsägebänder
- zusätzliche Dokumentation in Papierform
