CNC-Zyklendrehmaschinen
HARRISON ALPHA 1550 XS / XC
COLCHESTER MULTITURN 4000
- Spitzenweite 1.000 – 3.000 mm
- Umlauf-Ø über Bett 554 mm
- Umlauf-Ø über Schlitten 370 mm
- Spindelaufnahme DIN 55029
- Spindelbohrung Ø 104 mm
- Spindeldrehzahl max. 2.000 U/min
- Antriebsleistung 15 kW
- Maschinengewicht 3.000 – 4.000 kg
HARRISON ALPHA 1550 XS / XC
Die COLCHESTER und HARRISON CNC-Zyklendrehmaschinen stehen seit über 100 Jahren weltweit für Qualität, Zuverlässigkeit und Langlebigkeit. Mit der neuen HARRISON ALPHA 1550 XS / XC Baureihe und der COLCHESTER MULTITURN 4000 erhalten Sie leistungsstarke Zyklendrehmaschinen, die speziell für die Anforderungen der Hochpräzisionsfertigung entwickelt wurden. Besonders flexibel: Die Modelle der XC-Reihe sind optional mit C-Achse erhältlich und decken damit auch anspruchsvolle Bearbeitungen ab.
Beide Maschinen setzen auf ultraschnelle CNC-Steuerungen von FANUC® und SIEMENS®. Die HARRISON ALPHA XS / XC Serie arbeitet mit FANUC® 0i-TF inklusive Manual Guide i und dem innovativen ALPHA-Link System. Die COLCHESTER MULTITURN 4000 wird serienmäßig mit SIEMENS® SINUMERIK 828D inklusive ShopTurn und Manual+ ausgeliefert.
Damit verbinden die Baureihen schnelle DIN/ISO-Programmierung mit intuitiver Werkstattprogrammierung – ideal für kurze Rüstzeiten und eine effiziente Produktion in Ausbildung, Werkstatt und moderner Fertigung. Umfangreiche Serienausstattung und zahlreiche Optionen ermöglichen zudem eine passgenaue Konfiguration für Ihre Anforderungen. Für maximale Flexibilität in der Komplettbearbeitung sind die HARRISON ALPHA XC sowie die COLCHESTER MULTITURN XC mit hochgenauer C-Achse und angetriebenen Werkzeugen erhältlich – perfekt für komplexe Werkstücke in einer Aufspannung.
Maschinenhighlights
HARRISON ALPHA 1550 XS / XC

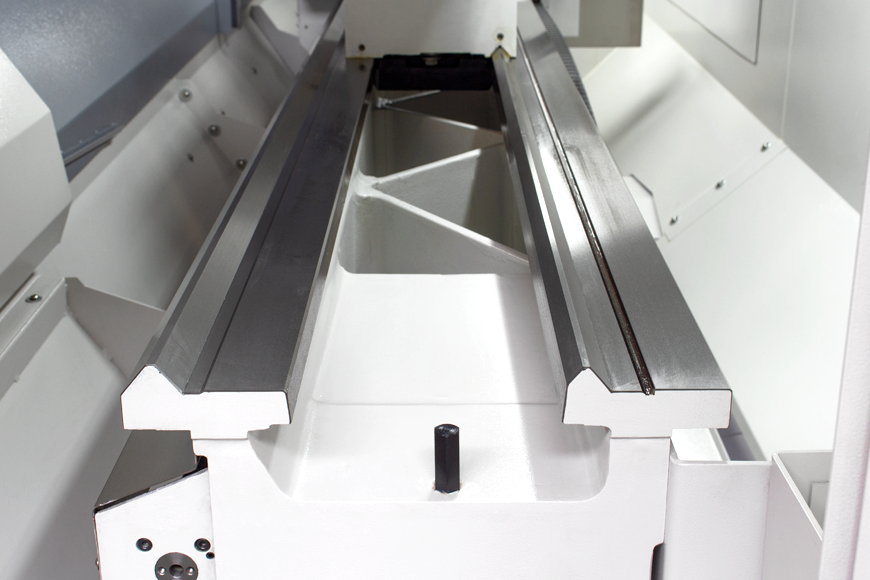

Maschinenbett
- Alle HARRISON ALPHA und COLCHESTER MULTITURN Maschinenbetten bestehen aus hochqualitativem, stark verripptem Qualitätsguss und garantieren so maximale Steifigkeit und optimale Späneabfuhr.
- Zusätzlich werden alle Maschinenbetten und Gleitbahnen gehärtet und anschließend feingeschliffen, um jederzeit einen hochpräzisen Parallellauf zu garantieren für eine exzellente Oberflächengüte und Präzision bei gleichzeitig geringen Stückkosten sicherzustellen.
Maschinenantrieb / Getriebe
- Die HARRISON ALPHA und COLCHESTER MULTITURN Maschinenmodelle verfügt über optimierte Spindelmotoren mit mehr Leistung und höherem Drehmoment in allen Getriebestufen.
- Im unteren Drehzahlbereich ist das Drehmoment nun bis zu 76% höher und ermöglicht so erstklassige Schnittleistungen bei geringen Drehzahlen.
- Alle HARRISON ALPHA und COLCHESTER MULTITURN CNC-Zyklendrehmaschinen sind mit einem elektronischen gesteuerten 3-Stufen-Getriebe aufgerüstet, wobei immer die optimale Getriebestufe von der Steuerung automatisch angewählt wird um ein hohes Drehmoment im gesamten Drehzahlband zu garantieren.
Bedienfeld / Steuerungspult
- Für ein Maximum an Bedienerfreundlichkeit und Effizienz befindet sich das neu gestaltete Bedienpult direkt in Sichtlinie zum Schneidwerkzeug.
- Die 2 manuellen Handräder sind ergonomisch angeordnet und verfügen über die bewährte, einstellbare Rasterung.
- Die komplette Bedienerkonsole ist frei, über die gesamte Länge verfahrbar und kann, für einfach verschoben werden, um ein komfortables Be- und Entladen zu ermöglichen.
Spindelstock
- In die Konstruktion und Entwicklung aller HARRISON ALPHA und COLCHESTER MULTITURN Modelle fließen zum einen hochwertige Komponenten, wie NSK® Spindellager sowie zum anderen die Erfahrungen und das Wissen der Spezialisten der 600 Group (u.a. COLCHESTER / HARRISON und PRATT BURNERD® Spannsysteme) ein.
- Das gemeinsame Entwicklungsprogramm stellt sicher, dass alle HARRISON ALPHA und COLCHESTER MULTITURN Zyklendrehmaschinen die modernste Spindellagerung und die modernsten Spannmittel erhalten. So werden höchste Spindeldrehzahlen bei gleichzeitig maximaler Spannsicherheit garantiert.
Technische Daten
HARRISON ALPHA 1550 XS / XC
| Spitzenhöhe | 280 mm |
| Spitzenweite | 1.000 – 3.000 mm |
| Umlauf-Ø – über Bett – über Querschlitten – in der Aussparung |
554 mm 370 mm 830 mm |
| Länge der Aussparung | 216 mm |
| Bettbreite | 400 mm |
| Spindelbohrung | Ø 104 mm |
| Spindelaufnahme | DIN 55029 / D1–11 |
| Spindeldrehzahlen – 3 Getriebestufen |
1 – 2.000 U/min |
| AC-Spindelmotor – Fanuc – Siemens |
15 kW
15 kW |
| Schlitten * – Querweg (X) – Längsweg (Z) – Eilgang |
296 mm 1.072 – 3.050 mm 8 / 10 m/min |

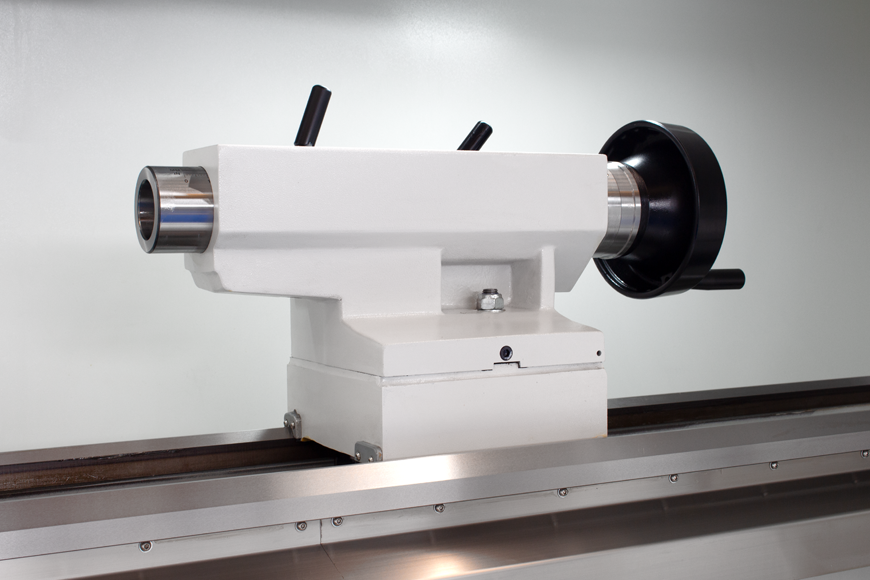

| Reitstock – Pinolenaufnahme – Pinolen-Ø – Pinolenhub |
6 MK 95 mm 145 mm |
| Länge | 3.100 – 5.100 mm |
| Tiefe / Breite | 2.000 mm |
| Höhe | 1.750 mm |
| Gewicht | 3.000 – 4.000 kg |
* Quer- und Längsweg können bei Modell XC abweichen.
Serienausstattung
HARRISON ALPHA 1550 XS / XC
- Maschinengenauigkeit nach DIN 8606
- CNC-Zyklensteuerungen
– FANUC® 0i-TF mit Manual Guide i und AlphaLink (Modell ALPHA)
– SIEMENS® SINUMERIK 828D inkl. ShopTurn (Modell MULTITURN) - 3-Getriebestufen mit elektronischer Umschaltung und einem gesamten Drehzahlbereich von 1 bis max. 2.000 U/min
- moderne, leistungsstarke AC-Motoren
- 8-fach Werkzeugrevolver VDI 40 für 4 angetriebene Werkzeuge inkl. C-Achse (Modell XC)
- Hochleistungs-Kühlmittelpumpe bei 2,5 bar am Revolver (Modell XC)
- Prismen-Maschinenführungen und Präzisions-Kugelumlaufspindeln
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- verschiebbares Bedienpanel mit Monitor und Tastatur
- 2 elektronische Handräder für X-und Z-Achse sowie tragbarem MPG Handrad
- manueller Maschinenreitstock
- Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren und Sichtfenstern
- nach vorne herausziehbare Spänewanne
- Arbeitsraumbeleuchtung
- Satz Ausrichtelemente
- Maschinenfarben RAL 7016 und RAL 9003
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
HARRISON ALPHA 1550 XS / XC

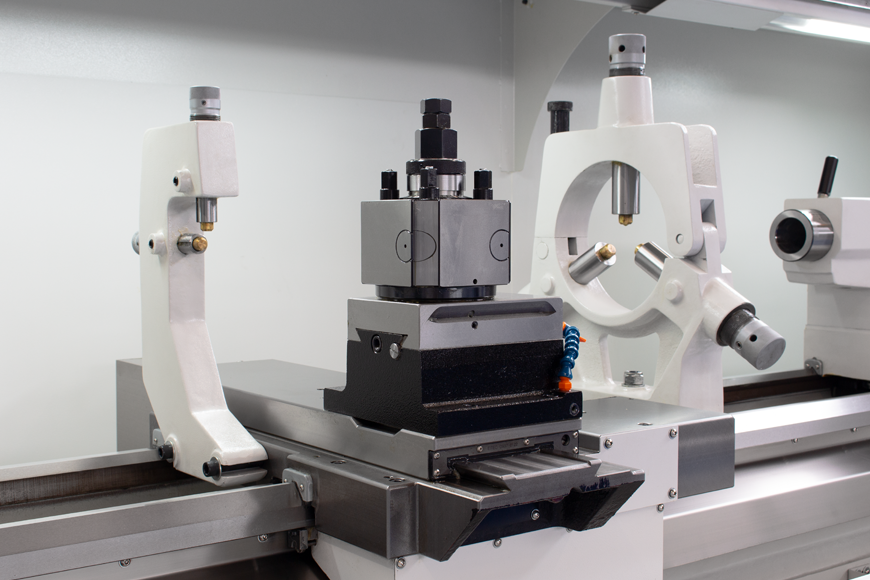

- 4-fach Revolverkopf PARAT® RD3
- 8-fach Werkzeugrevolver VDI 40 (Modell XS)
- Hochleistungs-Kühlmittelpumpe
- 3-Backenfutter Ø 315 mm
- 4-Backenfutter Ø 315 mm (Modell XC)
- 4-Backen Planscheibe Ø 405 mm
- hydraulisches 3-Backenfutter Ø 380 mm
- Fußschalterbetätigung für hydraulisches Futter
- mitlaufende Lünetten mit Rolleneinsatz Ø 10 – 110 mm
- feststehende Lünetten mit Rolleneinsatz Ø 10 – 235 / 156 – 380 mm
- Späneförderer mit seitlichem oder rückwärtigem Auswurf (die serienmäßige Spänewanne entfällt)
- Ölabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
COLCHESTER Drehmaschinen
CNC-Zyklensteuerung
FANUC® 0i-TF Plus inkl. ALPHA-System
Das HARRISON ALPHA-System ist eine intuitive Steuerung für CNC-Zyklendrehmaschinen, die manuelles Drehen und einfache Programmierung effizient kombiniert.
Mehr Infos
CNC-Zyklensteuerung

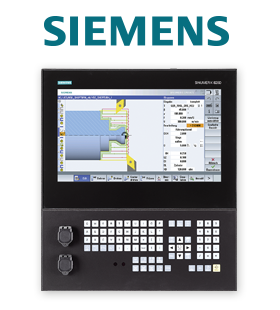

SIEMENS® SINUMERIK 828D
