CNC-Zyklendrehmaschinen
HARRISON ALPHA 1660 XS
COLCHESTER MULTITURN 5000
- Spitzenweite 1.544 – 6.107 mm
- Umlauf-Ø über Bett 660 mm
- Umlauf-Ø über Schlitten 460 mm
- Spindelaufnahme DIN 55029
- Spindelbohrung bis Ø 155 mm
- Spindeldrehzahl max. 2.000 U/min
- Antriebsleistung max. 18,5 kg
- Maschinengewicht 4.300 – 9.800 kg

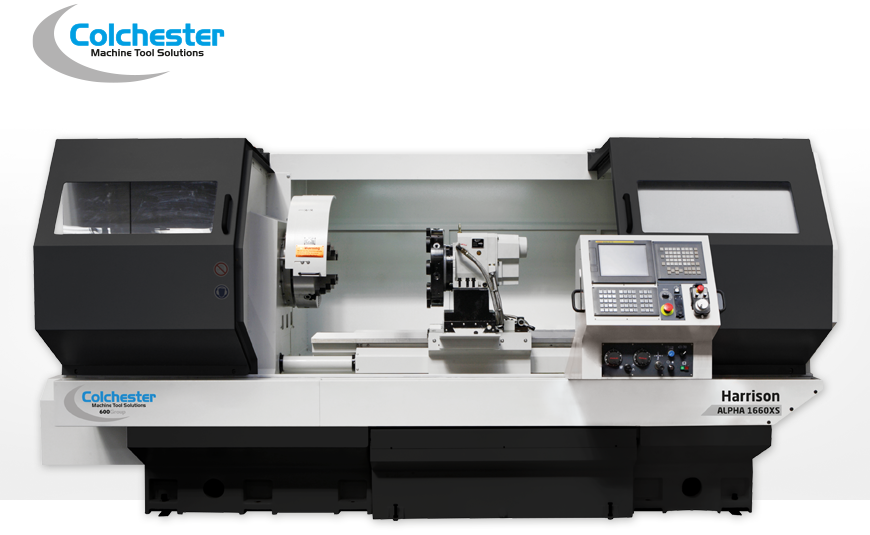

HARRISON ALPHA 1660 XS
Die COLCHESTER und HARRISON CNC-Zyklendrehmaschinen stehen seit über 100 Jahren weltweit für Qualität, Zuverlässigkeit und Langlebigkeit. Mit der HARRISON ALPHA 1660 XS und der neuen COLCHESTER MULTITURN 5000 gelingt Ihnen der Einstieg in die Schwerzerspanung großer Drehdurchmesser – perfekt für anspruchsvolle Aufgaben in der modernen Metallbearbeitung.
Die MULTITURN 5000 überzeugt dabei mit starken Eckdaten für große Werkstücke: 660 mm Drehdurchmesser, 18,5 kW Antriebsleistung und eine serienmäßige Spindelbohrung von 105 mm. Damit sind beide Baureihen ideal, wenn es auf Leistung, Stabilität und Prozesssicherheit bei großen Durchmessern ankommt.

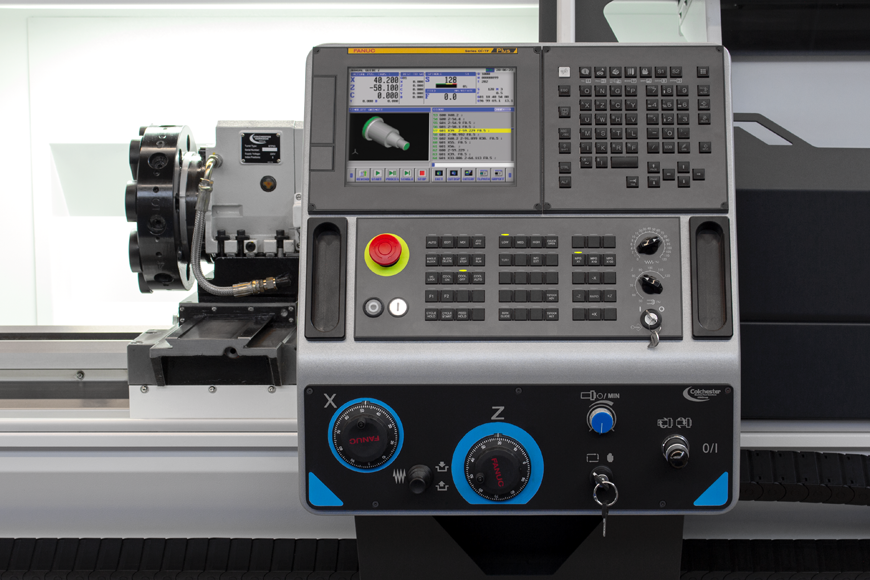

Für maximale Geschwindigkeit und Bedienkomfort sorgen ultraschnelle CNC-Steuerungen von FANUC® und SIEMENS®: Die HARRISON ALPHA XS Serie arbeitet mit FANUC® 0i-TF inklusive Manual Guide i und dem innovativen ALPHA-Link System. Die COLCHESTER MULTITURN 5000 wird serienmäßig mit SIEMENS® SINUMERIK 828D inklusive ShopTurn und Manual+ ausgeliefert.
So verbinden die Maschinen schnelle DIN/ISO-Programmierung mit einfacher Werkstattprogrammierung – ideal für effiziente Abläufe und flexible Anpassungen in Ausbildung, Werkstatt und Fertigung. Dank umfangreicher Serienausstattung und zahlreicher Optionen lassen sich die Drehmaschinen zudem optimal auf Ihre individuellen Produktionsanforderungen konfigurieren.
Maschinenhighlights
HARRISON ALPHA 1660 XS
Maschinenbett
- Alle HARRISON ALPHA und COLCHESTER MULTITURN Maschinenbetten bestehen aus hochqualitativem, stark verripptem Qualitätsguss und garantieren so maximale Steifigkeit und optimale Späneabfuhr.
- Zusätzlich werden alle Maschinenbetten und Gleitbahnen gehärtet und anschließend feingeschliffen, um jederzeit einen hochpräzisen Parallellauf zu garantieren für eine exzellente Oberflächengüte und Präzision bei gleichzeitig geringen Stückkosten sicherzustellen.
Maschinenantrieb / Getriebe
- HARRISON ALPHA und COLCHESTER MULTITURN Drehmaschinenbaureihen verfügen über optimierte Spindelmotoren mit mehr Leistung und höherem Drehmoment in allen Getriebestufen.
- Im unteren Drehzahlbereich ist das Drehmoment nun bis zu 76% höher und ermöglicht so erstklassige Schnittleistungen bei geringen Drehzahlen.
- Alle HARRISON ALPHA und COLCHESTER MULTITURN Modelle sind mit einem elektronischen gesteuerten 3-Stufen-Getriebe aufgerüstet, wobei immer die optimale Getriebestufe von der Steuerung automatisch angewählt wird um ein hohes Drehmoment im gesamten Drehzahlband zu garantieren.
Bedienfeld / Steuerungspult
- Für ein Maximum an Bedienerfreundlichkeit und Effizienz befindet sich das neu gestaltete Bedienpult direkt in Sichtlinie zum Schneidwerkzeug.
- Die 2 manuellen Handräder sind ergonomisch angeordnet und verfügen über die bewährte, einstellbare Rasterung.
- Die komplette Bedienerkonsole ist frei verfahrbar und kann, für das Be- und Entladen, einfach verschoben werden.
Spindelstock
- In die Konstruktion und Entwicklung aller HARRISON ALPHA und COLCHESTER MULTITURN Modelle fließen zum einen hochwertige Komponenten, wie NSK® Spindellager sowie zum anderen die Erfahrungen und das Wissen der Spezialisten der 600 Group (u.a. COLCHESTER / HARRISON und PRATT BURNERD® Spannsysteme) ein.
- Das gemeinsame Entwicklungsprogramm stellt sicher, dass alle HARRISON ALPHA und COLCHESTER MULTITURN Drehmaschinenmodelle die modernste Spindellagerung und die modernsten Spannmittel erhalten. So werden höchste Spindeldrehzahlen bei gleichzeitig maximaler Spannsicherheit garantiert.
Technische Daten
HARRISON ALPHA 1660 XS
| Spitzenhöhe | 330 mm |
| Spitzenweite | 1.544 – 6.107 mm |
| Umlauf-Ø – über Bett – über Querschlitten – in der Aussparung |
660 mm 460 mm 960 mm |
| Länge der Aussparung | 300 mm |
| Bettbreite | 480 mm |
| Spindelbohrung – Serie – Option |
Ø 105 mm Ø 155 mm |
| Spindelaufnahme – Serie – Option |
DIN 55029 / D1-11 DIN 55026 / A2-11 |
| Spindeldrehzahlen – 3 Getriebestufen |
26 – 2.000 U/min |
| AC-Spindelmotor – Fanuc – Siemens |
18,5 kW 15 kW |
| Schlitten – Querweg (X) – Längsweg (Z) – Eilgang |
390 mm 1.391 – 5.730 mm 6 m/min |
| Reitstock – Pinolenaufnahme – Pinolen-Ø – Pinolenhub |
6 MK 105 mm 300 mm |
| Länge | 4.200 – 8.700 mm |
| Tiefe / Breite | 2.250 mm |
| Höhe | 2.260 mm |
| Gewicht | 4.300 – 9.800 kg |
Serienausstattung
HARRISON ALPHA 1660 XS
- Maschinengenauigkeit nach DIN 8606
- CNC-Zyklensteuerungen
– FANUC® 0i-TF mit Manual Guide i und AlphaLink (Modell ALPHA)
– SIEMENS® SINUMERIK 828D inkl. ShopTurn (Modell MULTITURN) - 3-Getriebestufen mit elektronischer Umschaltung und einem gesamten Drehzahlbereich von 26 bis max. 2.000 U/min
- moderne, leistungsstarke AC-Motoren
- Prismen-Maschinenführungen und Präzisions-Kugelumlaufspindeln
- automatisches Zentralschmiersystem für Führungsbahnen und Kugelumlaufspindel
- verschiebbares Bedienpanel mit Monitor und Tastatur
- 2 elektronische Handräder für X-und Z-Achse sowie tragbarem MPG Handrad

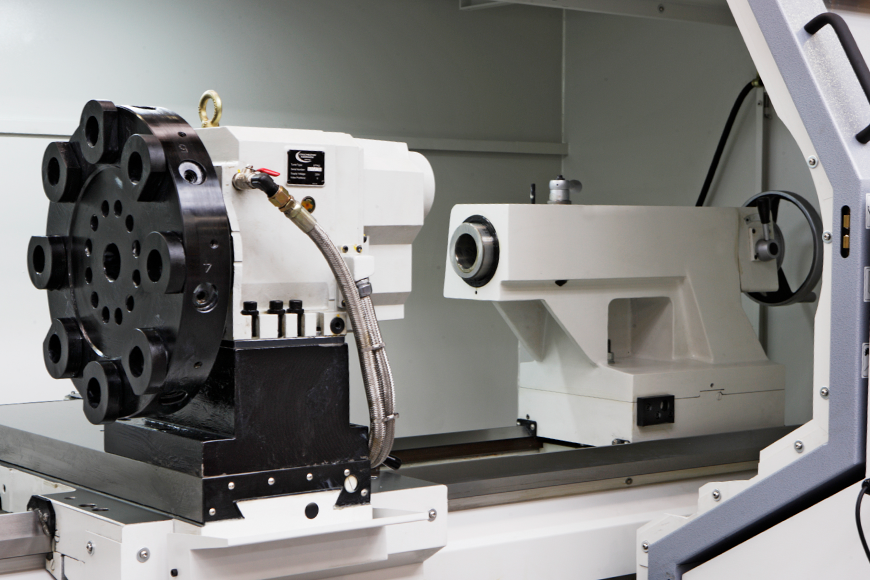

- manueller Maschinenreitstock
- Sicherheits-Maschinenvollverkleidung mit zwei groß dimensionierten Schiebetüren und Sichtfenstern
- nach vorne herausziehbare Spänewanne
- Arbeitsraumbeleuchtung
- Satz Ausrichtelemente
- Maschinenfarben RAL 7016 und RAL 9003
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
HARRISON ALPHA 1660 XS
- Spindelbohrung Ø 155 mm (A2-11) mit rückwärtiger Aufnahme
- Spindelnase A2-11 für 105 mm Bohrung
- 4-fach Revolverkopf PARAT® RD4
- CAPTO® C6 Werkzeughalter (angetrieben)

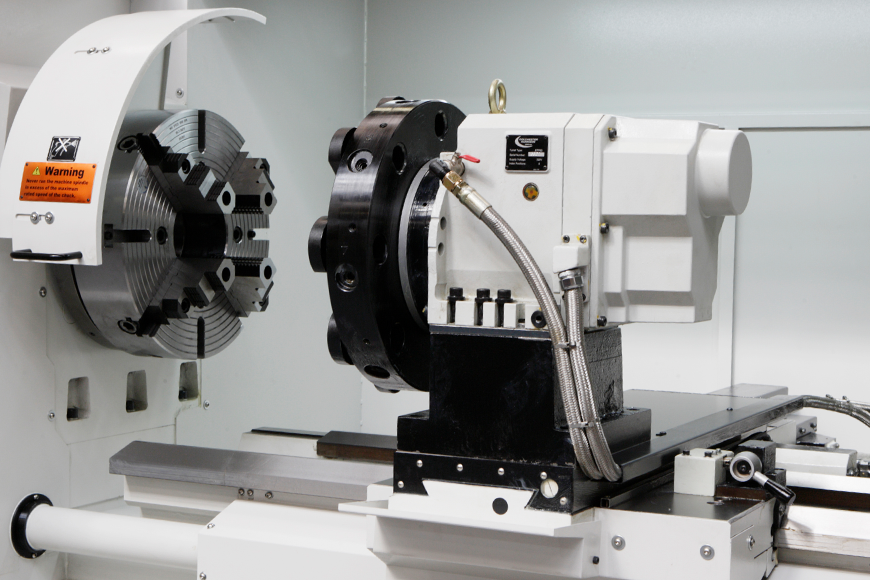

- 8-fach Werkzeugrevolver VDI 40 für statische Werkzeuge
- 8-fach Werkzeugrevolver VDI 40 für angetriebene Werkzeuge inkl. C-Achs-Positionierung
- Hochleistungs-Kühlmittelpumpe
- Bohrstangenhalter Ø 60 / 80 mm
- 3-Backenfutter Ø 400 – 610 mm
- 4-Backenfutter Ø 400 mm
- 4-Backen Planscheibe Ø 460 / 510 / 610 mm
- hydraulisches 3-Backenfutter Ø 380 – 460 mm
- Fußschalterbetätigung für hydraulisches Futter
- hydraulischer Maschinenreitstock inkl. Hydraulikaggregat
- mitlaufende Zentrierspitze MK 6 (Schwerlast)
- mitlaufende Lünetten mit Rolleneinsatz Ø 20 – 160 mm
- feststehende Lünetten mit Rolleneinsatz Ø 50 – 210 / 200 – 380 mm
- Späneförderer mit seitlichem oder rückwärtigem Auswurf (die serienmäßige Spänewanne entfällt)
- Ölabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- CAD/CAM Software
- zusätzliche Dokumentation in Papierform
Nur Modell MULTITURN 5000
- SIEMENS® SINUMERIK 828D CNC-Steuerung im 16:9 Format
– 15,6-Zoll Display mit intuitiver Multi-Touch-Bedienung
– konfigurierbarem Sidescreen
– anstelle der 10,4-Zoll SIEMENS® SINUMERIK 828D Steuerung
