Präzisions-Drehmaschinen
COLCHESTER MASCOT VS 2000
Produktion und Werkstatt
- Spitzenhöhe 230 mm
- Spitzenweite 1.000 – 2.000 mm
- Dreh-Ø 460 mm
- Spindelbohrung Ø 76 mm
- Spindeldrehzahl max. 2.000 U/min
- Antriebsleistung 11 kW
- Maschinengewicht 2.730 – 3.120 kg
COLCHESTER MASCOT VS 2000
Die COLCHESTER MASCOT Präzisionsdrehmaschinen sind leistungsstarke Kraftpakete für anspruchsvolle Zerspanungsprozesse und höchste Präzisionsanforderungen. Ihre robuste Bauweise und der vibrationsfreie Maschinenaufbau gewährleisten maximale Stabilität über das gesamte Drehzahlband und sorgen für gleichbleibend exakte Bearbeitungsergebnisse.
Die Präzisions-Spindellagerung mit NSK® Kegelrollenlagern gewährleistet eine sichere Aufnahme der Drehkräfte und ermöglicht sowohl schwere Zerspanung als auch feine Schlichtarbeiten. Damit ist die MASCOT Serie die ideale Lösung für Produktion, Wartung und Werkzeugbau.
Maschinenhighlights
COLCHESTER MASCOT VS 2000
- Werkzeugmachergenauigkeit nach DIN 8605
- stark verripptes Qualitäts-Gussbett
– hohe Steifigkeit
– optimale Vibrationsreduktion
– beste Drehergebnisse
– perfekte Spanabfuhr - gehärtete Reishauer-geschliffene Qualitäts-Zahnräder
– große Laufruhe
– höchste Langlebigkeit - Spindellagerung mit NSK® Kegelrollenlagern für hohe
– Rundlaufgenauigkeit
– Steifigkeit
– radiale und axiale Belastbarkeit
– Widerstandsfähigkeit
– Lebensdauer - 3 Getriebestufen, stufenlos regelbar bis 2.000 U/min
– hohes Drehmoment
– hohe Spanleistungen - leistungsstarker Spindelmotor bis 11 kW
- konstante Schnittgeschwindigkeit
- induktionsgehärtete, geschliffene Spindelnase
– präzise Spannmittelaufnahme
– optimale Kontaktflächen
– dauerhafte Präzision - CAMLOCK Spindelaufnahme (DIN 55029) für schnellen und sicheren Spannmittelwechsel
- robuster Maschinenreitstock mit Schleppvorrichtung
- extra breite, induktionsgehärtete und Spezialbeschichtete, reibungsarme Schlittenführungen
– hohe Stabilität
– optimale Positioniergenauigkeit
– hohe Kraftaufnahme
– lange Lebensdauer - Zentralschmierung für Schlitten und Leitspindel
Technische Daten
COLCHESTER MASCOT VS 2000
| Spitzenhöhe | 230 mm |
| Spitzenweite | 1.000 – 2.000 mm |
| Umlauf-Ø – über Bett – über Querschlitten – in der Kröpfung |
460 mm 270 mm 730 mm |
| Bettbreite | 400 mm |
| Schlitten / Support – Querschlittenweg – Oberschlittenweg |
300 mm 195 mm |
| Spindelbohrung | Ø 76 mm |
| Spindelaufnahme | DIN 55029 / D1–8 |
| Spindeldrehzahlen – stufenlos |
20 – 2.000 U/min |
| Reitstock – Kegel im Reitstock – Pinolen-Ø – Pinolenhub |
6 MK 95 mm 180 mm |
| Vorschübe – Längs – Quer |
0,04 – 2,6 mm/U 0,02 – 1,3 mm/U |
| Gewindevorschübe – Metrisch – Whitworth – Diametral – Modul |
0,2 – 14 Steigung in mm 2 – 84 Gänge auf 1′ 8 – 72 Pitch/DPI 0,2 – 3,5 Modul |
| Antriebsleistung | 11 kW |
| Länge | 2.750 – 3.750 mm |
| Tiefe / Breite | 1.700 mm |
| Höhe | 2.050 mm |
| Gewicht | 2.730 – 3.120 kg |
Serienausstattung
COLCHESTER MASCOT VS 2000
- Maschinengenauigkeit nach DIN 8605
- Präzisionsspindellagerung durch NSK® Kegelrollenlager
- patentierte Führungsbahnbeschichtung für maximale Langlebigkeit
- 2-Achsen Digitalanzeige ACU-RITE® DRO 300
– inkl. konstanter Schnittgeschwindigkeit - Schnellwechselstahlhalter MULTIFIX® Größe MC
- Eilgang in X- und Z-Achse
- Maschinenhandrad auf der linken Seite am Schlosskasten / Support
- stufenlos verstellbare Spindeldrehzahl in 3 Drehzahlbereichen
- Frequenzumrichter mit elektrischer Bremseinrichtung
- Späneauffangwanne nach vorn herausziehbar
- hintere Spritz- und Späneschutzwand
- herausnehmbare Brücke
- Kühlmittelanlage

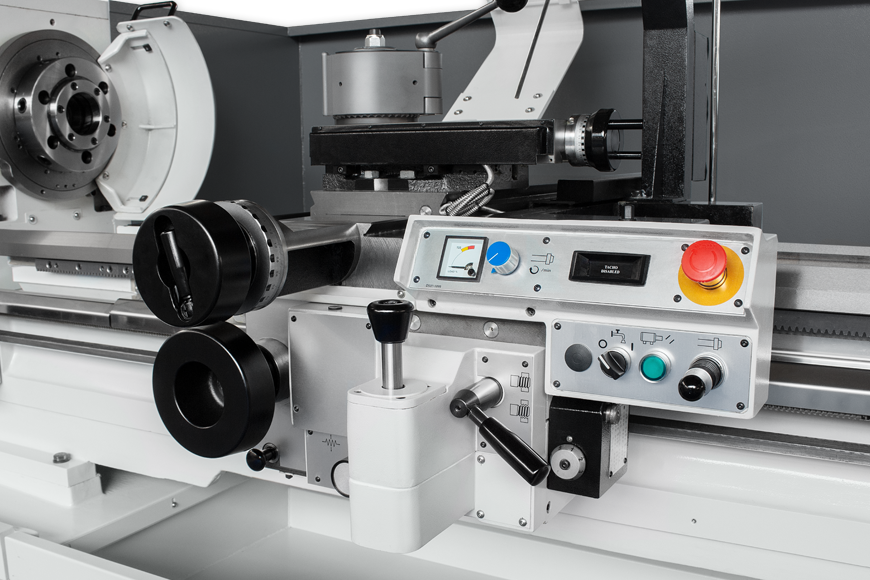

- leicht zugängliche Kontrollelemente am Schlosskasten
– Vorschubsteuerung über Joystick
– Lastanzeige
– digitale Drehzahlanzeige - Arbeitsraumbeleuchtung
- Gewindeuhr
- große mattverchromte Skalen
- Spindelabdeckung
- Futterschutz
- Maschinenfarben RAL 7016 und RAL 9003
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
COLCHESTER MASCOT VS 2000
- 3-Achsen Digitalanzeige ACU-RITE® DRO 300
– inkl. konstanter Schnittgeschwindigkeit - Hohlspindelanschlag
- 4-fach Revolverkopf PARAT® RD3
- Konischdrehvorrichtung
- 3- / 4- Backen-Futter Ø 315 mm / 405 mm
- mitlaufende Körnerspitze MK6
- mitlaufende Lünette mit Rollen- oder Bronzeeinsätze Ø 10 – 110 mm
- feststehende Lünette mit Rollen- oder Bronzeeinsätze Ø 10 – 235 mm
- erhöhte Spritzschutzwand mit LED-Leiste
- Einfach-Bettanschlag
- Mikrometeranschlag für Bett
- 5-fach Revolveranschlag
- Skalenring am Handrad am Schloßkasten
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
