CNC-Abkantpressen
DENER DDM
Elektrisch
- Druckleistung 40 – 200 t
- Kantleistung / Blechstärke 1 – 8 mm
- Abkantlänge 1.530 – 4.080 mm
- Ständerdurchgang bis 4.080 mm
- max. Einbauhöhe 590 mm
- Hublänge 300 mm
DENER DDM
Die DENER Servoabkantpressen bieten mit ihrem rein servoelektrischen Antriebssystem eine effektive und ölfreie Biegelösung. Das innovative Maschinenkonzept vereint höhere Produktivität, Präzision, Flexibilität und Zuverlässigkeit unter Berücksichtigung ökologischer Aspekte.
Das neue Konzept bietet mehr Nachhaltigkeit und eine effizientere Produktion. Niedrigerer Energieverbrauch, geringerer Wartungsaufwand und kein Hydrauliköl, welches beschafft und hinterher wieder entsorgt werden muss. Ein einfaches Programminterface reduziert den Programmieraufwand, die hervorragende Genauigkeit reduziert den Ausschuss. Mehr Produktivität bei geringeren Kosten!
Das Rollenprinzip des servoelektrischen Antriebs sorgt für eine äußerst gleichmäßige Druckverteilung. Die Zykluszeiten können bis zu 30% kürzer sein im Vergleich zu traditionellen hydraulischen Abkantpressen. Bis zu 50% Energieeinsparung gegenüber vergleichbaren hydraulischen Abkantpressen. Strom wird hauptsächlich dann verbraucht wenn der obere Pressbalken nach unten bewegt wird.
DENER Servoabkantpressen überzeugen durch eine umfangreiche Serienausstattung: DELEM® CNC-Steuerung DA-66S, schneller X-R Hinteranschlag, stabiler O-Frame-Maschinenrahmen, LED Arbeitsraumbeleuchtung, AKAS LC II M Sicherheitssystem.
Maschinenhighlights
DENER DDM
- servoelektrische Abkantpresse mit Kugelumlaufspindeln – moderne Antriebstechnologie für präzises, schnelles und wiederholgenaues Abkanten
- 100 % elektrisch – ohne Hydrauliköl – saubere Maschinenlösung ohne Hydrauliksystem, Ölwechsel oder hydraulikbedingte Leckagerisiken
- umweltfreundliches Maschinenkonzept – ölfreier Betrieb, reduzierter Energieverbrauch und kompakte Bauweise für eine nachhaltigere Blechbearbeitung
- hohe Energieeffizienz – bis zu 40–50 % Energieeinsparung gegenüber konventionellen hydraulischen Abkantpressen möglich
- geringere Betriebskosten – weniger Wartungsaufwand, keine Hydraulikölkosten und reduzierte Folgekosten im laufenden Betrieb
- hohe Biegegeschwindigkeit – schnelle Arbeitszyklen für produktives und effizientes Abkanten in der Einzel- und Serienfertigung
- bis zu 35 % schneller – kürzere Zykluszeiten gegenüber vergleichbaren hydraulischen Abkantpressen
- präzise Wiederholgenauigkeit – exakte Positionierung des Pressbalkens für gleichbleibend hochwertige Biegeergebnisse
- leiser Maschinenbetrieb – angenehmeres Arbeitsumfeld durch effiziente servoelektrische Antriebstechnik
- kompakte Maschinenbauweise – platzsparende Integration in bestehende Fertigungsbereiche und flexible Produktionsumgebungen
- moderne CNC-Steuerung mit Touchscreen – benutzerfreundliche Bedienung, einfache Programmierung und schnelle Einrichtung neuer Biegeaufträge
- 2D-Grafikprogrammierung und 2D-Simulation – visuelle Unterstützung bei der Programmerstellung und Kontrolle der Biegefolge
- automatische Biegeschritt-Berechnung – unterstützt eine effiziente Arbeitsvorbereitung und reduziert den Programmieraufwand
- STEP- und DXF-Dateiverarbeitung möglich – digitale Übernahme von Bauteildaten für eine optimierte und durchgängige Fertigung

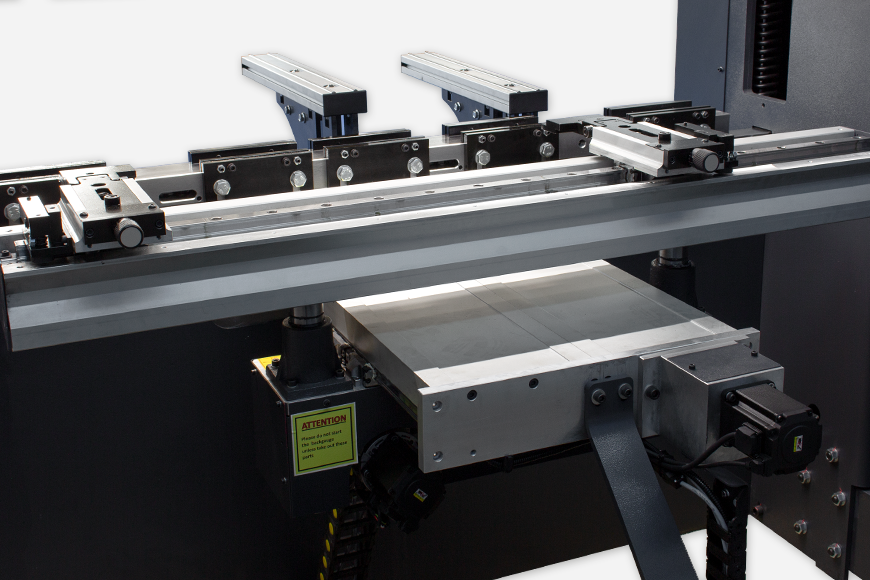

- präziser Hinteranschlag – zuverlässige Positionierung für komplexe Biegeteile, genaue Maße und reproduzierbare Kantteile
Technische Daten
DENER DDM
| Druckleistung | 40 – 200 t |
| Kantleistung * | 1 – 8 mm |
| Abkantlänge | 1.530 – 4.080 mm |
| Ständerdurchgang | 1.530 – 4.080 mm |
| Hublänge | 300 mm |
| Einbauhöhe – ohne Werkzeug |
590 mm |
| Tischhöhe | 920 mm |
| Verfahrwege – X-Achse – Geschwindigkeit – R-Achse – Geschwindigkeit |
500 / 750 mm 1.000 / 300 mm/sek 150 / 250 mm 100 mm/sek |
| Geschwindigkeiten – Vorlauf – Biege – Rückzug |
75 – 170 mm/sek 20 mm/sek 75 – 170 mm/sek |
| Antriebsleistung | 11 – 22 kW |
| Länge | 2.660 – 5.740 mm |
| Tiefe / Breite | 1.960 – 2.130 mm |
| Höhe | 2.500 – 2.680 mm |
| Gewicht | 1.600 – 14.100 kg |
* Abhängig von Materialstärke, Festigkeit, V-Matrizenöffnung und Werkzeugklemmung.
Serienausstattung
DENER DDM
- DELEM® CNC-3D-Steuerung DA-66S mit 24″ Touchscreen
- schneller X-R Hinteranschlag
- manuelle Fingerweitenverstellung
- 2 Auflegearme auf Linearführung
- “European Standard” Oberwerkzeugklemmung
- 60 mm breite Matrizenaufnahme im Tisch
- Laser-Sicherheitssystem AKAS LC II M
- LED-Arbeitsraumbeleuchtung
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
DENER DDM
- DELEM® DA-69S CNC-Steuerung
- zusätzlicher Anschlagfinger
- X- / R- / Z1- / Z2-Achsen mit Servo-Motor
- X1- / X2- / R1- / R2- / Z1- / Z2-Achsen mit Servo-Motor
- Biegefolgesystem mit Linearführung
– manuelle Höheneinstellung
– 150 kg Tragkraft - WILA® manuelle Ober- und Unterwerkzeugklemmung
- WILA® hydraulische Ober- und Unterwerkzeugklemmung
- Hydraulik Pack für WILA® Klemmung
- kompletter Satz Werkzeuge VOLZ / EUROSTAMP System ES
– inkl. Phosphatierung
– gehärteter und geteilter Rehfußstempel
– Matrizenhalter U-60 mm
– 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - EUROGRIP M-Easy Schnellklemmung
- EUROGRIP M-Easy pneumatische Schnellklemmung
- EUROGRIP P-DHOLD pneumatische Matrizenklemmung
- EUROGRIP pneumatik Pack
- Mehrpreis für Schnellklemmung
- manuelle Bombierung
- CNC-gesteuerte Bombierung
- 2. Fußpedal
- Sonderlackierung
- Laser-Biegelinienmarkierung
- externes Handrad DELEM®
- Steuerung auf der anderen Maschinenseite
- Laser-Winkelmeßsystem (DATA-M)
- manuelle oder automatische Zentralschmierung
- zusätzliche Dokumentation in Papierform
DENER Blechbearbeitung
3D CNC-Grafiksteuerung
DELEM® DA-66S Touchscreen
DA-66S mit 2D-Programmierung, automatischer Biegefolgeberechnung und Kollisionserkennung sowie 3D-Maschinen-Setup für realitätsnahe Machbarkeits- und Handhabungsprüfung.
Mehr Infos
3D CNC-Grafiksteuerung
DELEM® DA-69S Touchscreen
DA-69S mit 2D- und 3D-Programmierung, automatischer Biegefolgeberechnung und Kollisionserkennung sowie 3D-Maschinen-Setup für realitätsnahe Machbarkeits- und Handhabungsprüfung.
Mehr InfosMaschinenanfrage
