CNC-Abkantpressen
DENER XL (Hybrid)
XL (Hybrid)
- Druckleistung 60 – 600 t
- Kantleistung / Blechstärke 1 – 20 mm
- Abkantlänge 1.550 – 6.050 mm
- Ständerdurchgang bis 5.100 mm
- max. Einbauhöhe 410 – 680 mm
- Ständerausladung 400 – 600 mm

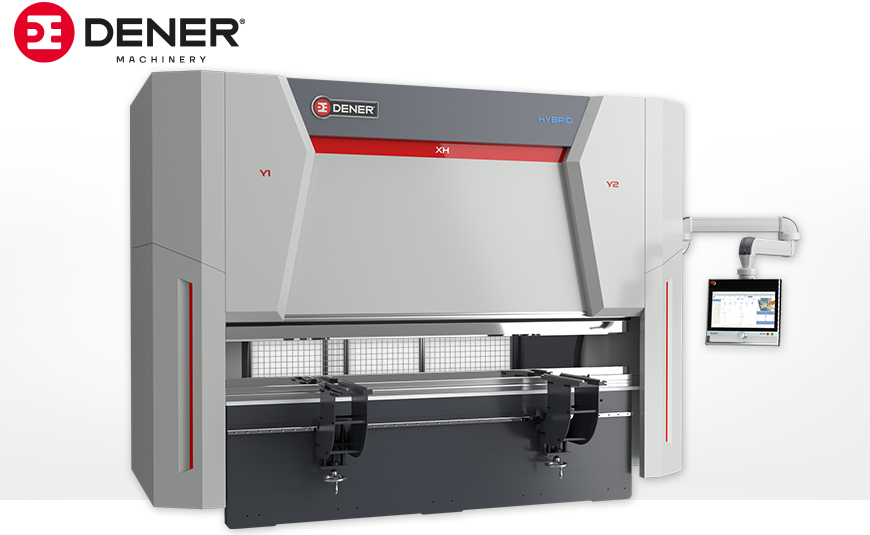

DENER XL (Hybrid)
Präzise CNC-Biegetechnik für effiziente Blechbearbeitung.
Die hydraulische DENER CNC-Abkantpresse der XL Serie bietet hohe Präzision, kurze Rüstzeiten und eine wirtschaftliche Lösung für die moderne Blechbearbeitung. Dank serienmäßiger DELEM® CNC-Steuerung, direkter Winkelprogrammierung und automatischer Biegefolgensteuerung lassen sich auch komplexe Kantteile schnell, sicher und reproduzierbar fertigen.
Programmierbare Parameter wie Öffnungsabstand, Verweilzeit, Rückhubgeschwindigkeit und Biegegeschwindigkeit sorgen für eine optimale Anpassung an Werkstück und Material. Die Offline-Programmierung von 2D-Teilen und Werkzeugen am PC sowie die Übertragung per USB oder Netzwerk steigern zusätzlich die Produktivität.
Das optionale DENER Mild-Hybrid-System verbindet hydraulische Biegekraft mit energieeffizienter Antriebstechnik. Das Ergebnis sind geringere Betriebskosten, schnellere Zykluszeiten, hohe Wiederholgenauigkeit und ein verschleißarmer Betrieb – ideal für wirtschaftliches und präzises Abkanten in der modernen Blechbearbeitung.
Die DENER XL Serie ist die ideale Abkantpresse für kleine und mittelständische Unternehmen, die Wert auf Präzision, Effizienz und geringe Umrüstzeiten legen.
Maschinenhighlights
DENER XL (Hybrid)
- präzise Biegeergebnisse für saubere Winkel und hohe Wiederholgenauigkeit
- robuste Monoblock-Stahlkonstruktion aus St-44 für maximale Stabilität
- spannungsarm geglühter Rahmen für dauerhaft präzise Fertigung
- große Ausladung, hoher Hub und große Öffnungsweite für mehr Flexibilität
- modernes Hydrauliksystem für schnelle, leise und leistungsstarke Abläufe
- kurze Rüstzeiten und minimale Werkzeugwechsel für mehr Produktivität
- niedrige Stückkosten pro Biegung durch effiziente Prozesse
- bewährte Qualitätskomponenten für hohe Zuverlässigkeit und Verfügbarkeit
- servicefreundliche Konstruktion für einfache Wartung und geringe Stillstandszeiten
- bis zu 50 % Energieeinsparung mit der Mild Hybrid Option
- Industrie 4.0-fähige Ausstattung für zukunftssichere Produktionsprozesse
Technische Daten
DENER XL (Hybrid)
| Druckleistung | 60 – 600 t |
| Kantleistung * | 1 – 20 mm |
| Abkantlänge | 1.550 – 6.050 mm |
| Ständerdurchgang | 1.250 – 5.100 mm |
| Hublänge | 220 – 455 mm |
| Einbauhöhe – ohne Werkzeug |
410 – 680 mm |
| Tischhöhe | 900 – 1095 mm |
| Ständerausladung | 400 – 600 mm |
| Verfahrwege – X-Achse – Geschwindigkeit – R-Achse – Geschwindigkeit |
500 – 750 mm 150 – 1.000 mm/sek 150 – 275 mm 25 – 100 mm/sek |
| Geschwindigkeiten – Vorlauf – Biege – Rückzug |
60 – 180 mm/sek 8 – 10 mm/sek 60 – 160 mm/sek |
| Antriebsleistung | 7,5 – 45 kW |
| Länge | 2.445 – 7.100 mm |
| Tiefe / Breite | 2.200 – 2.650 mm |
| Höhe | 2.390 – 3.755 mm |
| Gewicht | 4.250 … 50.000 kg |
* Abhängig von Materialstärke, Festigkeit, V-Matrizenöffnung und Werkzeugklemmung.
Serienausstattung
DENER XL (Hybrid)
- DELEM® CNC-Steuerung DA-53T mit 10,1″ Touchscreen

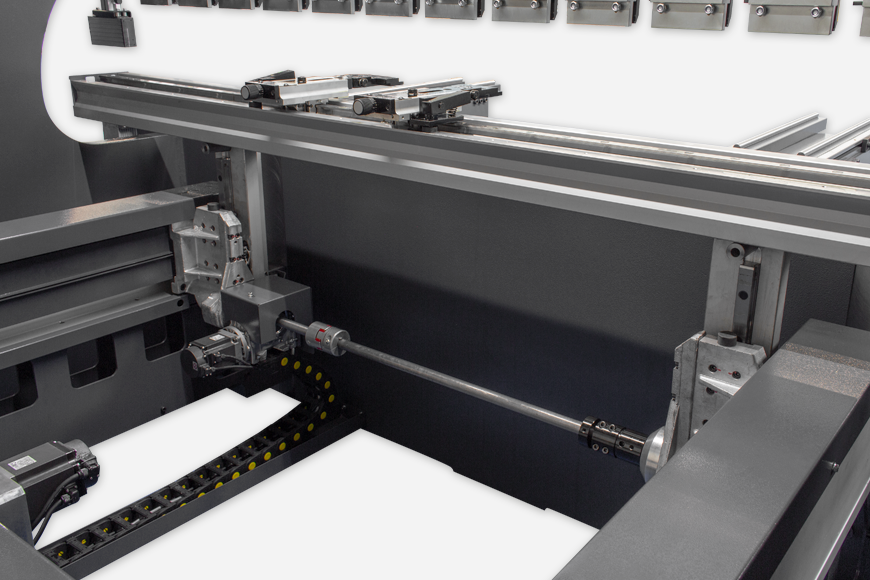

- schneller X-R Hinteranschlag

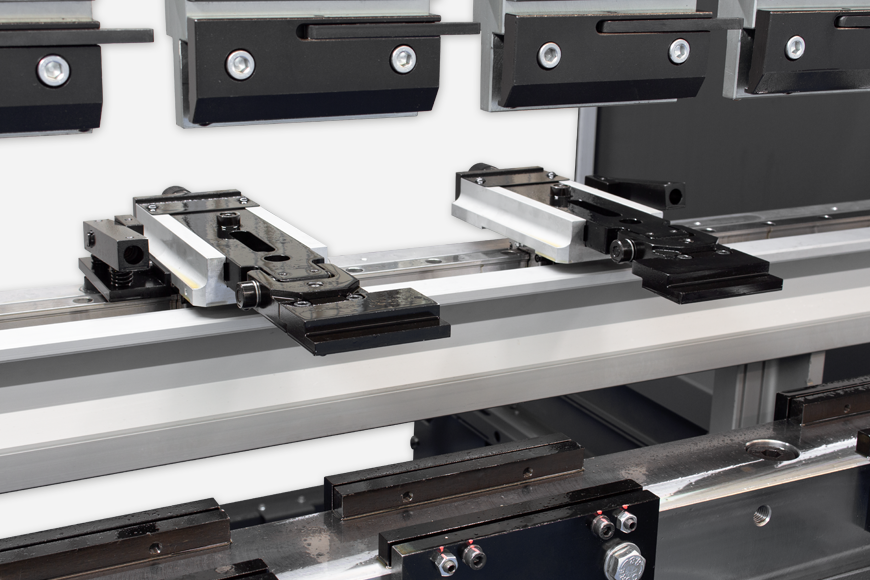

- manuelle Fingerweitenverstellung
- 2 Auflegearme auf Linearführung

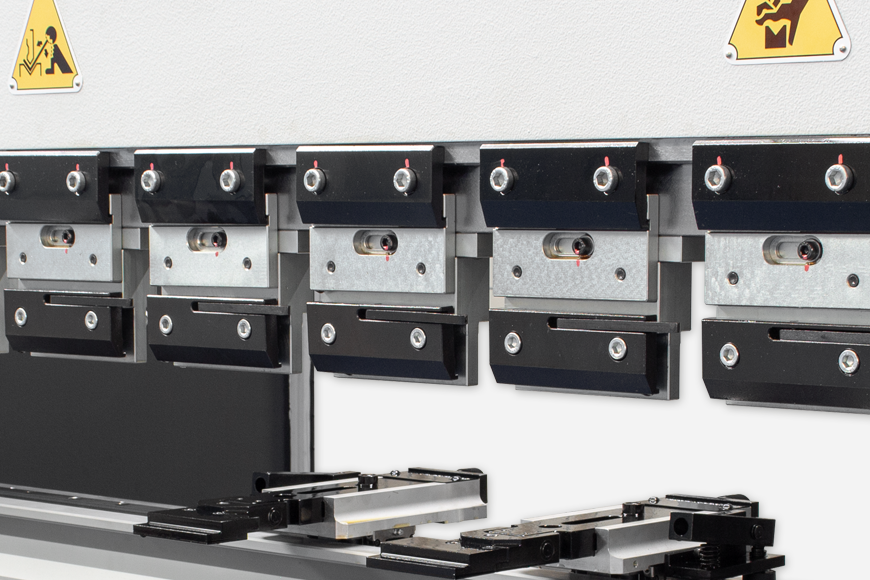

- “European Standard” Oberwerkzeugklemmung
- 60 mm breite Matrizenaufnahme im Tisch

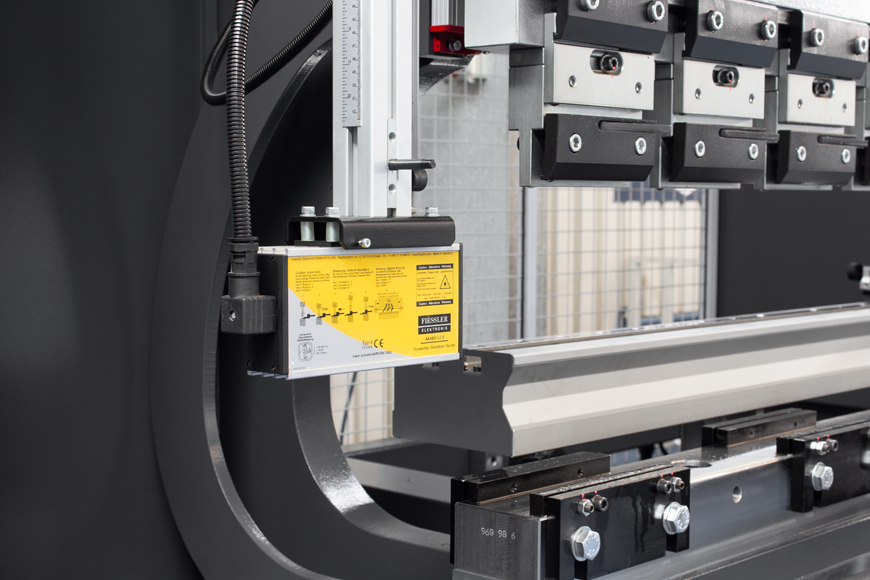

- Laser-Sicherheitssystem AKAS LC II M
- LED-Arbeitsraumbeleuchtung
- Fußpedal zur einfachen und sicheren Bedienung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
DENER XL (Hybrid)
- CNC-Steuerungen
– DELEM® DA-58T
– DELEM® DA-66S
– DELEM® DA-69S - externes Handrad DELEM®
- DELEM® Profile T 3D
- DELEM Barcode Software für DA 6xT

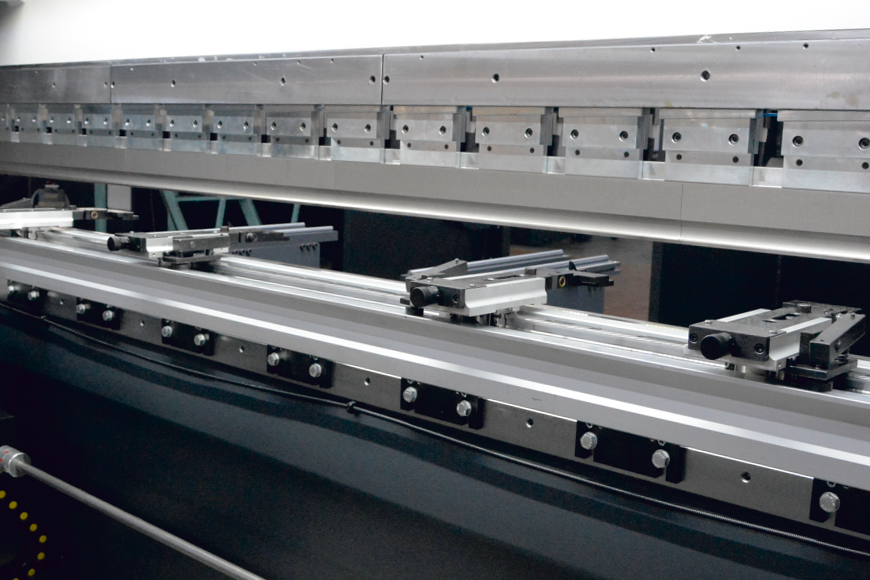

- zusätzlicher Anschlagfinger
- X- / R- / Z1- / Z2-Achsen mit Servo-Motor
- X1- / X2- / R1- / R2- / Z1- / Z2-Achsen mit Servo-Motor
- Anschlag X3 +/- 100 mm
- kompletter Satz Werkzeuge VOLZ / EUROSTAMP System ES
– inkl. Phosphatierung
– gehärteter und geteilter Rehfußstempel
– Matrizenhalter U-60 mm
– 4-fach Multi-V-Matrize mit 16, 22, 35 und 50 mm Öffnung - WILA® manuelle Ober- und Unterwerkzeugklemmung
- WILA® hydraulische Ober- und Unterwerkzeugklemmung
- Hydraulik Pack für WILA® Klemmung
- EUROGRIP M-Easy Schnellklemmung
- EUROGRIP M-Easy pneumatische Schnellklemmung
- EUROGRIP P-DHOLD pneumatische Matrizenklemmung
- EUROGRIP pneumatik Pack
- Mehrpreis für Schnellklemmung
- Mild Hybrid
– Maschine mit ServoMotoren und Inverter Pumpe
– Start / Stop System
– weniger Stromverbrauch
– geringere Lautstärke - Biegefolgesystem mit Linearführung
– manuelle Höheneinstellung
– 150 kg Tragkraft - Park-Station
- zusätzlicher Arm

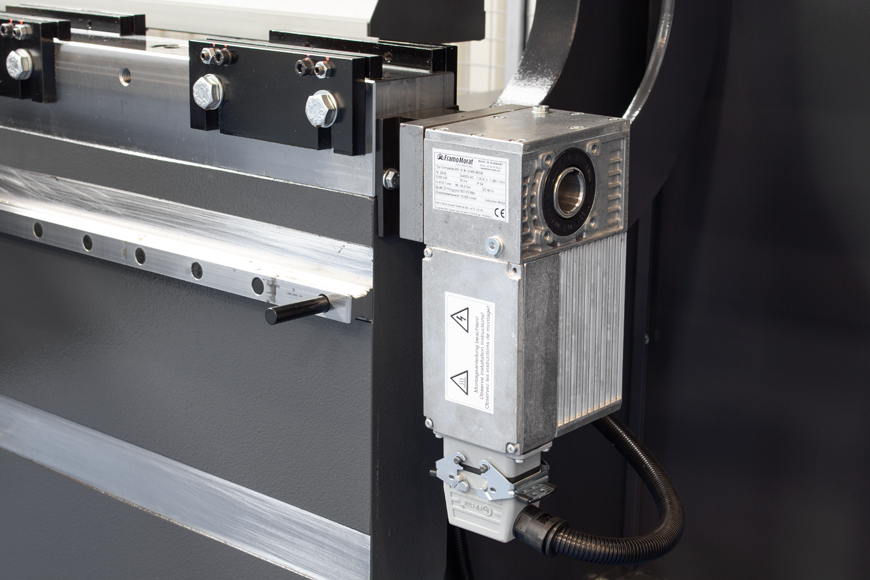

- CNC-gesteuerte Bombierung
- 2. Fußpedal
- Laser-Biegelinienmarkierung
- Laser-Winkelmeßsystem (DATA-M)
- Steuerung auf der anderen Maschinenseite
- manuelle oder automatische Zentralschmierung
- TANDEM-Vorbereitung
- zusätzliche Dokumentation in Papierform
