Flachschleifmaschinen
PROTH PSGS - E
Mit ökologischem Riemenantrieb
- Tischgröße 600 x 300 mm
- Schleifbereich (X) 700 mm
- Schleifbereich (Y) 360 mm
- Einbauhöhe bis max. 382 mm
- max. Werkstückgewicht 400 kg
- Spindeldrehzahl max. 2.400 U/min
- Antriebsleistung 3,7 kW
- Maschinengewicht 2.800 kg
PROTH PSGS - E
Mit der PSGC‑E Serie präsentiert PROTH eine innovative Generation schwerer Präzisions‑Flachschleifmaschinen, die modernste Antriebstechnologie mit massiver Maschinenkonstruktion kombiniert. Der patentierte Riemenantrieb optimiert die Tischbewegung erheblich und sorgt für deutlich bessere Schleifergebnisse sowie höhere Oberflächenqualität als herkömmliche Systeme.
Zusammen mit energieeffizienten Servoantrieben, hochpräzisen Linearführungen und der extrem stabilen Maschinenbasis entsteht eine Schleifmaschine, die höchste Genauigkeit, Leistung und Prozesssicherheit gewährleistet. Diese Serie eignet sich ideal für anspruchsvolle Produktionsumgebungen mit höchsten Qualitätsanforderungen.
Maschinenhighlights
PROTH PSGS – E
- Maschinengenauigkeitsabnahme nach DIN 8632
- innovative 3-Achsen Steuerung BOSCH REXROTH® mit 15″ Touchscreen Bildschirm serienmäßig
- tragbares elektronisches Handrad (MPG) zur stufenlosen Quer- und Vertikalverstellung
- Maschinengrundkörper aus mehrfach geglühtem MEEHANITE® Qualitätsguss gefertigt
- extrem robuste und wartungsarme Präzisions-Cartridge-Spindel mit einer Rundlaufgenauigkeit besser als 0,0025 mm
- moderne AC-Servoantriebe in X-, Y- und Z-Achsen
- ökologischer Riemenantrieb in der X-Achse
- Kugelumlaufspindel für X- und Y-Achse
- Elektro-Magnetspannplatte 600 x 300 mm serienmäßig
- automatische Abziehvorrichtung mit Abrichtdiamant (Tischmontage)
- Teilverkleidung (oben oben) mit zwei Schiebetüren
- automatische Zentralschmierung für alle Gleitflächen ohne “Stick-Slip-Effekt”
- stromsparende LED-Arbeitsraumbeleuchtung
- komplette Kühlmittelanlage inkl. großen Kühlmitteltank und Papier-Bandfilteranlage mit zusätzlichen vorgeschaltetem Magnetabscheider für dauerhaft sauberes Schleifwasser
Technische Daten
PROTH PSGS – E
| Tischgröße | 600 x 300 mm |
| Magnetspannplatte – Abmessung – Gewicht |
600 x 300 x 80 mm 95 kg |
| Abstand – Spindelnase / Tisch – Tisch / Schleifscheibe – Spannplatte / Schleifscheibe |
560 mm 382 mm 302 mm |
| max. Werkstückgewicht | 400 kg |
| Schleifscheibengröße | 355 x 38 x 127 mm |
| Verfahrwege – Längsweg (X) – Querweg (Y) |
700 mm 360 mm |
| Spindeldrehzahl | 2.400 U/min |
| Längsvorschub (X) – riemengetrieben |
1 – 30 m/min |
| Quervorschub (Y) – automatisch |
0,1 – 10 m/min |
| Antriebsleistung | 3,7 kW |
| Länge | 2.820 / 3.100 mm |
| Tiefe / Breite | 2.320 mm |
| Höhe | 2.025 mm |
| Gewicht | 2.800 kg |
Serienausstattung
PROTH PSGS – E
- 3-Achsen Steuerung BOSCH REXROTH® mit 15″ Touchscreen Bildschirm
- elektronisches Handrad zur manuellen Achsverstellung
- Linearführungen in X-, Y- und Z-Achsen
- moderne AC-Servoantriebe in X-, Y- und Z-Achsen
- ökologischer Riemenantrieb in der X-Achse
- stufenlos regelbare Spindeldrehzahlen bis 2.400 U/min
- Kugelumlaufspindel für X- und Y-Achse
- Feinpolige Elektro-Magnetspannplatte
– Polabstände/quer: 5+0,5+5+0,5+5+3 mm - automatische Entmagnetisiereinrichtung
- automatische Zentralschmierung
- Kühlmittelanlage mit Papierfilter und magnetischem Abscheider
- Kreuzschliffeinrichtung
- Abrichtdiamant zur Montage auf dem Tisch
- Schleifscheibenflansch
- Schleifscheibe
- LED-Arbeitsraumbeleuchtung
- Teil-Spritzschutzverkleidung mit 2 Schiebetüren (oben offen)
- Auswuchtdorn
- Auswuchtwaage
- Ausrichtfüße
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
PROTH PSGS – E
- Radius- und Winkelabrichter
- Stempelschleifvorrichtung
- Schleifscheibenflansch
- Schleifscheibe 355 x 38 x 127 mm, Körnung 46
- Schleifmaschinenschraubstock

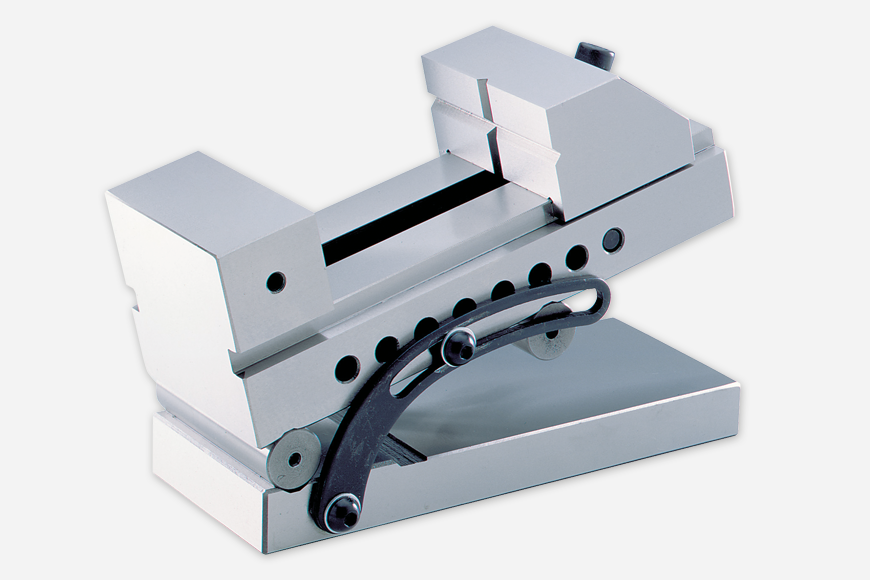

- Sinus-Schleifmaschinenschraubstock
- Elektro-Magnetspannplatte – Standardausführung
– Polabstand 5 mm
– Polbreite 3 – 0,5 – 0,5 – 3 mm - Elektro-Magnetspannplatte / Mikro-Polig
– ideal zum Aufspannen von dünnen, querliegenden Werkstücken
– Polabstände/quer: 0,5+1,5 mm
– geringe Magnetfeldhöhe von nur 4 mm

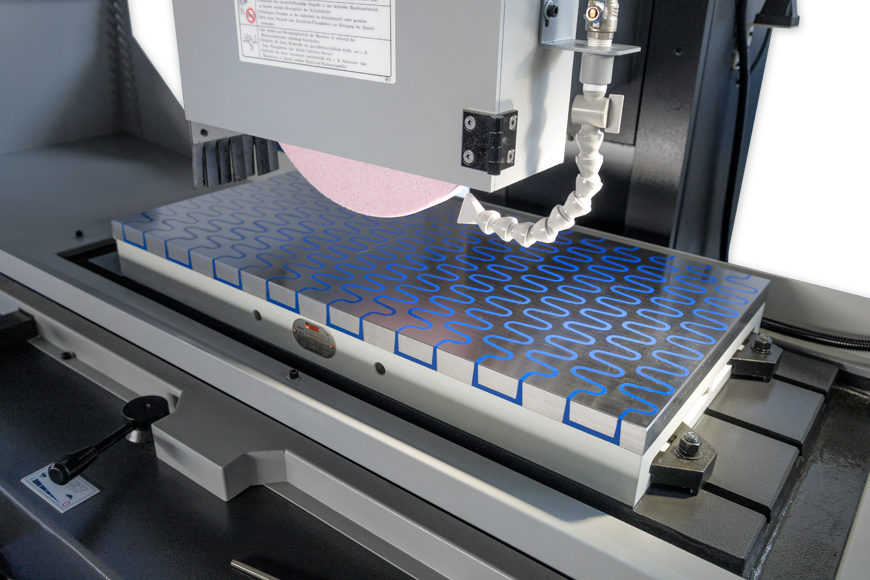

– gleichmäßige Spannkraft von max. 120 N/cm² - Elektro-Magnetspannplatte / Wellendesign
– zum vielseitigen Spannen eines breiten Spektrum von Werkstücken
– Polabstände/quer: 11/14/20/25/36 mm

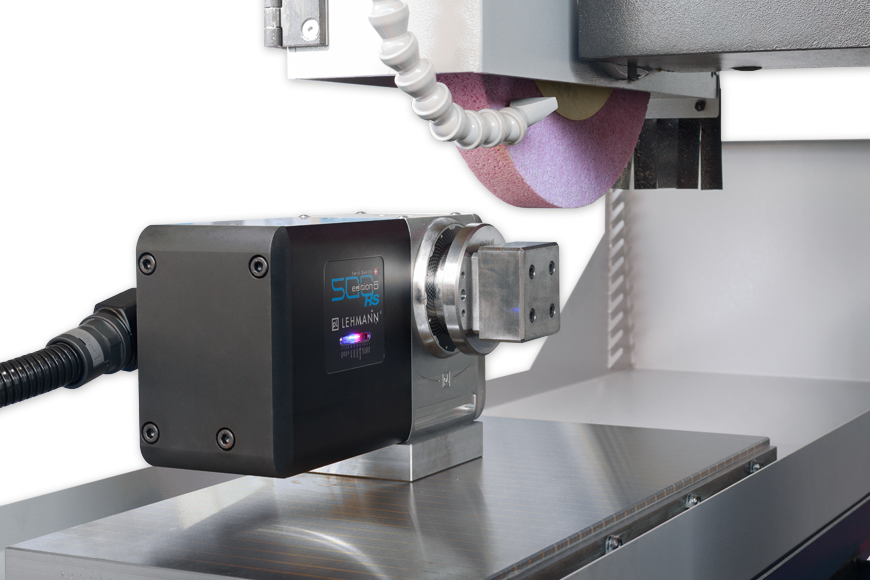

– gleichmäßige Spannkraft von max. 160 N/cm² - pL LEHMANN® Drehtisch PGD mit ControlTablet
– robuster Getriebe-Drehtisch mit hoher Flexibilität in Handhabung und Funktion - Voll-Spritzschutzverkleidung mit 2 Schiebetüren
- LTA® Filtrationssysteme
- zusätzliche Dokumentation in Papierform
PROTH Schleifmaschinen

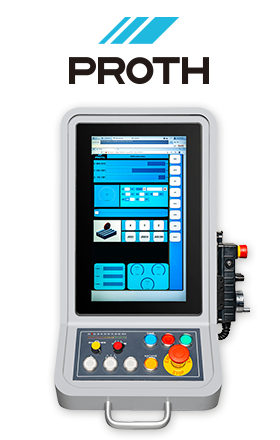

Innovative 3-Achsen Steuerung von BOSCH REXROTH®
Die komplett neue Bedieneroberfläche bietet viele Möglichkeiten die PROTH Flachschleifmaschinen noch übersichtlicher, schneller und sicherer zu bedienen.
