Flachschleifmaschinen
PROTH PSGC - AHR
Querbewegung über Maschinenturm
- Tischgröße bis 2.200 x 600 mm
- Schleifbereich (X) 1.150 – 2.350 mm
- Schleifbereich (Y) 560 / 660 mm
- Einbauhöhe bis max. 522 mm
- max. Werkstückgewicht 1.600 – 2.000 kg
- Spindeldrehzahl max. 2.400 U/min
- Antriebsleistung 7,5 kW
- Maschinengewicht 5.800 – 10.800 kg

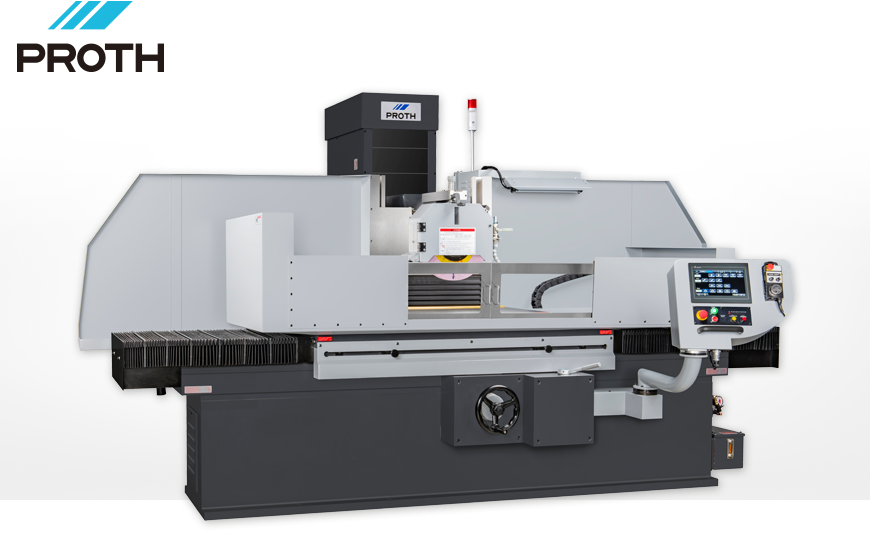

PROTH PSGC - AHR
Die PROTH PSGC-AHR Serie ist für große Werkstücke, hohe Belastungen und anspruchsvolle industrielle Schleifaufgaben ausgelegt.
Ihre Vorteile:
- Flachschleifmaschinen in Komplettausstattung
- Tischbelastung bis zu 2.000 kg
- Breite Maschinenbasis aus MEEHANITE® Qualitätsguss
- Hohe Stabilität und wirksame Vibrationsdämpfung
- Präzise Bearbeitung auch bei schweren Werkstücken
- Hohe Maßhaltigkeit und zuverlässige Oberflächenqualität
Die massive Konstruktion schafft die notwendige Prozessstabilität für schwere Bauteile und dauerhaft präzise Schleifergebnisse.
Die PSGC-AHR Serie ist damit die richtige Wahl für industrielle Anwendungen, bei denen Belastbarkeit, Genauigkeit und Zuverlässigkeit entscheidend sind.
Jetzt Arbeitsbereich, Ausstattung und Verfügbarkeit bei VOLZ anfragen.
Maschinenhighlights
PROTH PSGC – AHR
- Maschinengenauigkeitsabnahme nach DIN 8632
- computergesteuerte Vertikalzustellung S+ mit Touchscreen von 0,001 – 0,019 mm
- Gesamtgeräuschpegel beläuft sich auf <70 dB(A)
- hydraulische Präzisions-Flachschleifmaschine mit querverstellbarem Spindelstock
- hochwertige Spindel, mehrfach wälzgelagert, wartungsfrei dauergeschmiert
- Doppel-V-Führungen quer und längs, stabile Führung vertikal, alle Längs- und Querbahnen handgeschabt
- automatische Zentralschmierung für alle Führungsbahnen und Spindeln
- Maschinengrundkörper aus mahrfach geglühtem MEEHANITE® Qualitätsguss
- extrem weiche Tischumsteuerung durch aufwendiges Hydrauliksystem
- separate Hydraulikeinheit, dadurch besserer Abkühleffekt des Hydrauliköls sowie Vermeidung von Vibrationsübertragungen auf die Maschine
- hydraulische Tischlängsbewegung
- mechanischer Quervorschub elektronisch gesteuert
- komplette Kühlmittelanlage inkl. großen Kühlmitteltank und Papier-Bandfilteranlage mit zusätzlichen vorgeschaltetem Magnetabscheider für dauerhaft sauberes Schleifwasser
Technische Daten
PROTH PSGC – AHR
| Tischgröße – Modell 50000 AHR |
1.000 x 500 mm 1.200 x 500 mm 1.500 x 500 mm |
| Tischgröße – Modell 60000 AHR |
1.200 x 600 mm 1.500 x 600 mm 2.200 x 600 mm |
| Abstand – Spindelnase / Tisch – Tisch / Schleifscheibe |
700 mm 522 mm |
| max. Werkstückgewicht | 1.600 – 2.000 kg |
| Schleifscheibengröße | 355 x 50 x 127 mm |
| Verfahrwege – Längsweg (X) – Querweg (Y) |
1.150 – 2.350 mm 560 / 660 mm |
| Spindeldrehzahl – Serie – Option |
1.500 U/min 2.400 U/min |
| Längsvorschub (X) – hydraulisch |
1 – 25 m/min |
| Quervorschub (Y) – automatisch |
0,1 – 15 m/min |
| Antriebsleistung – Serie – Option |
7,5 kW 11 kW |
| Länge | 3.800 – 6.610 mm |
| Tiefe / Breite | 2.695 / 2.775 mm |
| Höhe | 2.900 mm |
| Gewicht | 5.800 – 10.800 kg |
Serienausstattung
PROTH PSGC – AHR
- computergesteuerte Vertikalzustellung S+ mit 10″ Touchscreen-Technologie
- Vertikal- und Querweg über Servo-Antrieb
- elektronisches Handrad zur manuellen Achsverstellung
- Kreuzschliffeinrichtung

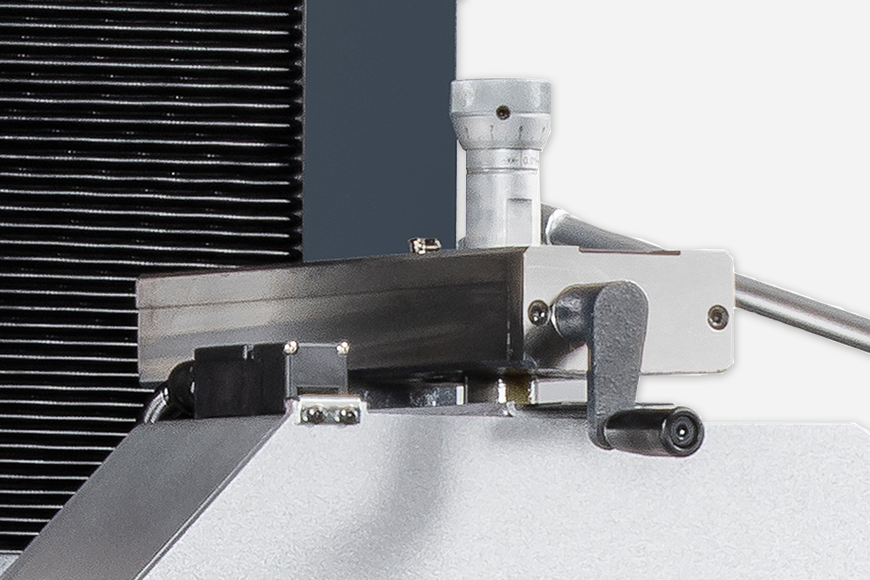

- manuelle Parallelabziehvorrichtung (Kopfmontage)
- Kühlmittelanlage mit Papierfilter und Magnetabscheider
- separate Hydraulikanlage
- Auswuchtwaage
- Auswuchtdorn
- Halogen-Beleuchtung
- Schleifscheibe
- Ausrichtelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
PROTH PSGC – AHR
- automatische Abziehvorrichtung und automatische 2-Achsen-Kompensation der Schleifscheibe
- 2-Achsen-Digitalanzeige (vertikal / quer)
- stufenlos regelbare Spindeldrehzahlen bis 2.400 U/min
- stärkerer Spindelmotor 11 kW

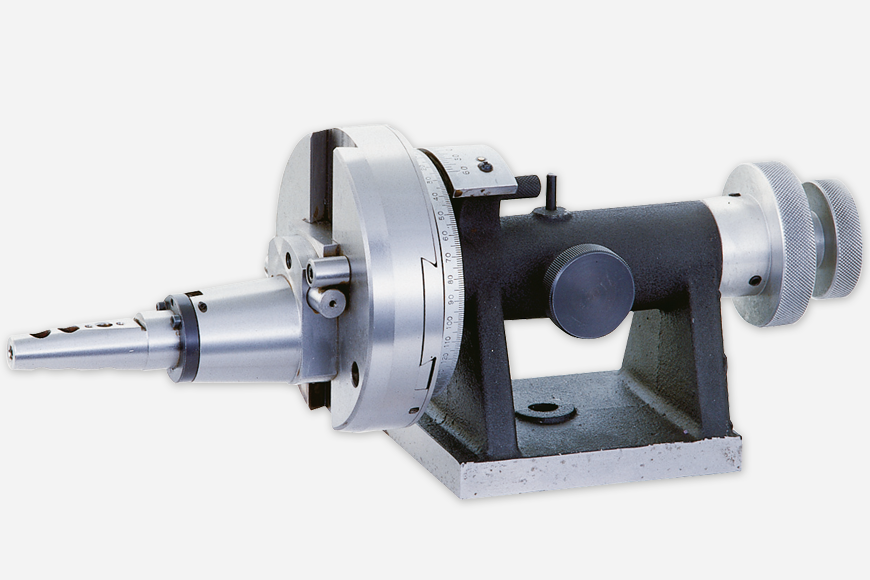

- Radius- und Winkelabrichter

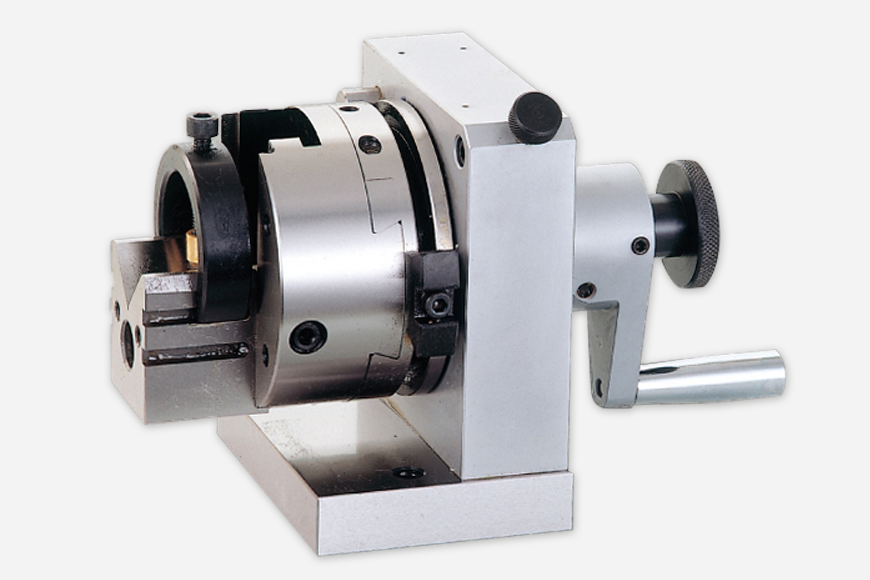

- Stempelschleifvorrichtung
- Schleifscheibenflansch
- Schleifscheibe 355 x 50 x 127 mm

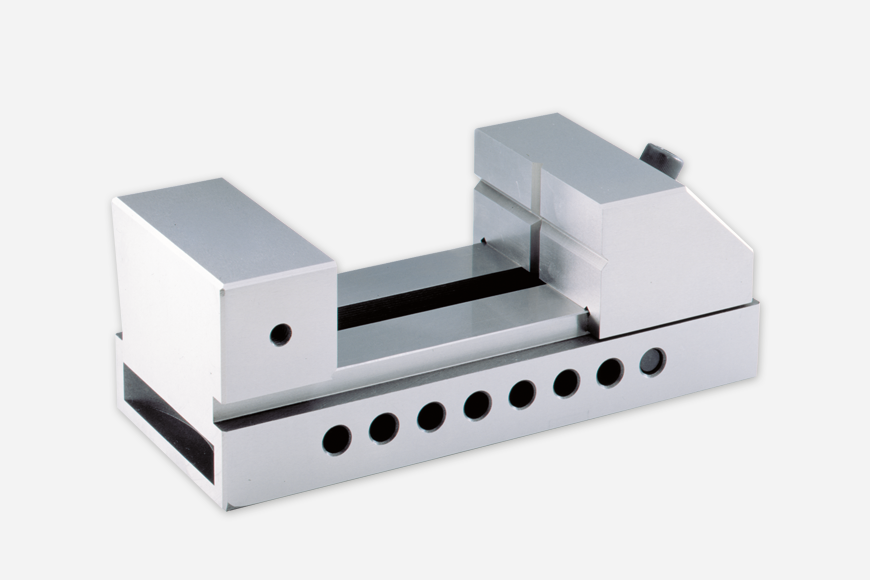

- Schleifmaschinenschraubstock
- Sinus-Schleifmaschinenschraubstock
- Elektro-Magnetspannplatte
– Polabstände/quer: 5+0,5+5+0,5+5+3 mm - Sprühnebelabsaugung

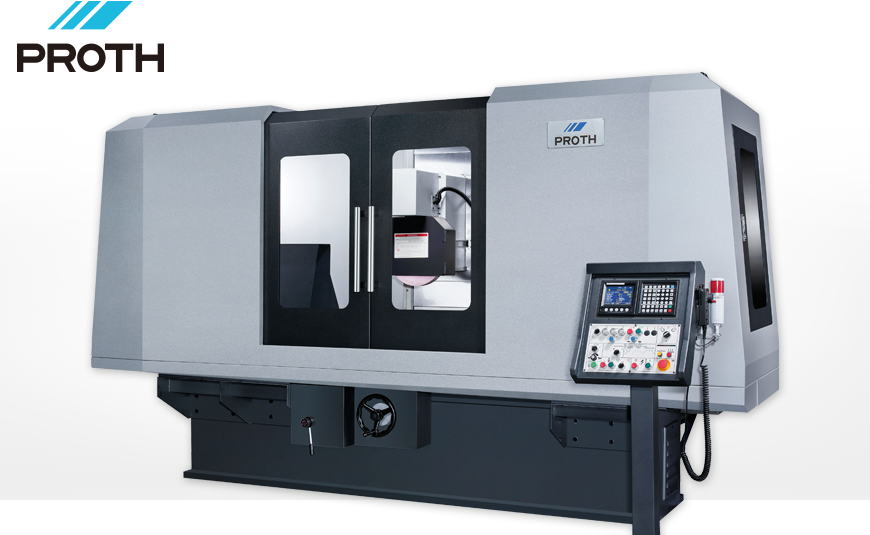

- Voll-Spritzschutzverkleidung mit 2 Schiebetüren
- zusätzliche Dokumentation in Papierform
PROTH Schleifmaschinen
Computergesteuerte Vertikalzustellung S+ mit Touchscreen
Mit Touchscreen-Technologie und einem elektronischen Handrad für alle Achsbewegungen. Komplette Maschinenbedienung einfach über das Touchpanel bedienbar.
