Präzisions-Drehmaschinen
JESSEY CHAMPION
Produktion und Werkstatt
- Spitzenhöhe 190 mm
- Spitzenweite 750 – 1.250 mm
- Dreh-Ø 390 mm
- Spindelbohrung Ø 54 mm
- Spindeldrehzahl max. 2.500 U/min
- Antriebsleistung 5,5 kW
- Maschinengewicht 1.000 – 1.300 kg
JESSEY CHAMPION
Die JESSEY CHAMPION Leit- und Zugspindeldrehmaschinen sind leistungsstarke Präzisionsmaschinen für professionelle Anwendungen mit höchsten Ansprüchen an Genauigkeit und Stabilität. Das massiv verrippte Maschinenbett aus MEEHANITE® Qualitätsguss gewährleistet ruhigen Lauf, vibrationsarme Bearbeitung und konstant exakte Ergebnisse.
Durch ihre robuste Konstruktion, hohe Fertigungsqualität und zertifizierte Sicherheit erfüllen diese Maschinen die Anforderungen moderner Produktionsumgebungen und bieten langfristige Zuverlässigkeit.
Maschinenhighlights
JESSEY CHAMPION
Maschinenaufbau
- verwindungssteifes, spannungsfrei geglühtes, mehrfach verripptes Maschinenbett aus MEEHANITE® Qualitätsguss für minimale Vibrationen und höchste Laufruhe – auch bei hohen Anforderungen
- Rechteck- und Prismen-Maschinenführungen gewährleisten eine exakte und dauerhafte Positioniergenauigkeit über die gesamte Bettlänge
- nach 50 Rockwell (HRC) induktionsgehärtete und feingeschliffene Führungsbahnen – ausgelegt für Langlebigkeit
Spindelaufbau
- der Spindelstock ist äußerst robust gefertigt und aufwendig konstruiert um auch hohe Zerspanungsanforderungen dauerhaft zu erfüllen
- Spindellagerung erfolgt über Präzisions-Kegelrollenlager für die kombinierte Aufnahme radial und axial wirkender Spindelbelastungen
- präzisionsgelagerte Hauptarbeitsspindel mit Ölumlaufschmierung und 54 mm Spindelbohrung
- sämtliche Zahnräder sind gehärtet und präzisionsgeschliffen für dauerhafte Fertigungsqualität über Jahre
Getriebe- und Vorschubaufbau

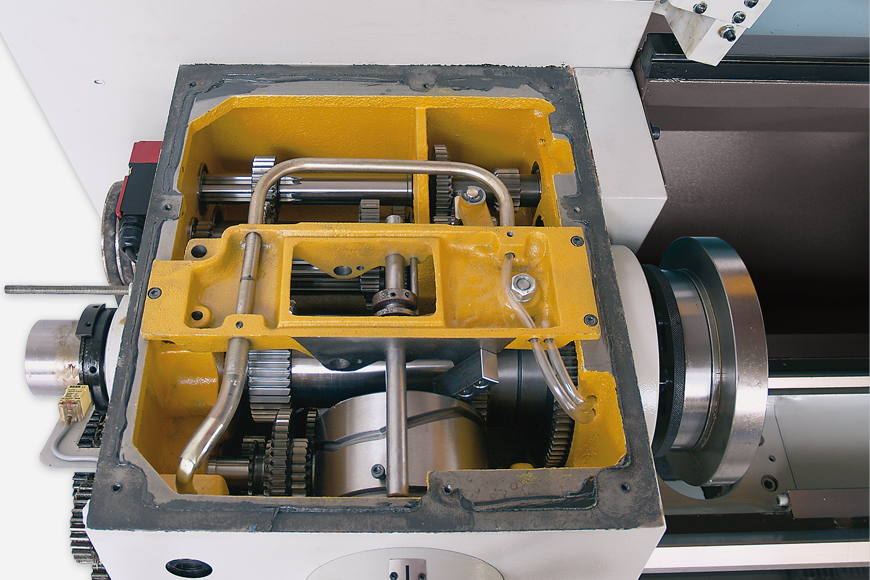

- das Maschinengetriebe wurde in einem geschlossenen Getriebekasten eingepasst, gelagert und läuft im kompletten Ölbad für bestmögliche Reibungs- und Geräuschreduktion
- 16-fach gut abgestufte Hauptspindeldrehzahlen mit breitem Drehzahlband von 25 – 2.000 U/min

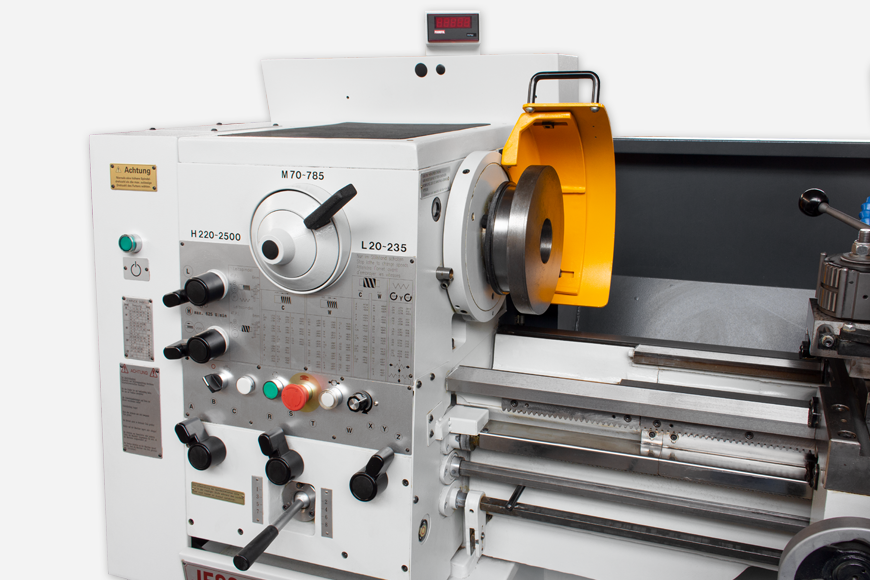

- auch mit stufenlosen Spindeldrehzahlen von 20 – 2.500 U/min über SCHNEIDER® Frequenzumrichter und 3 Getriebestufen mit elektrischer Bremseinrichtung (Modell VS)
- stufenlose Drehzahloptimierung während der Bearbeitung (Modell VS)

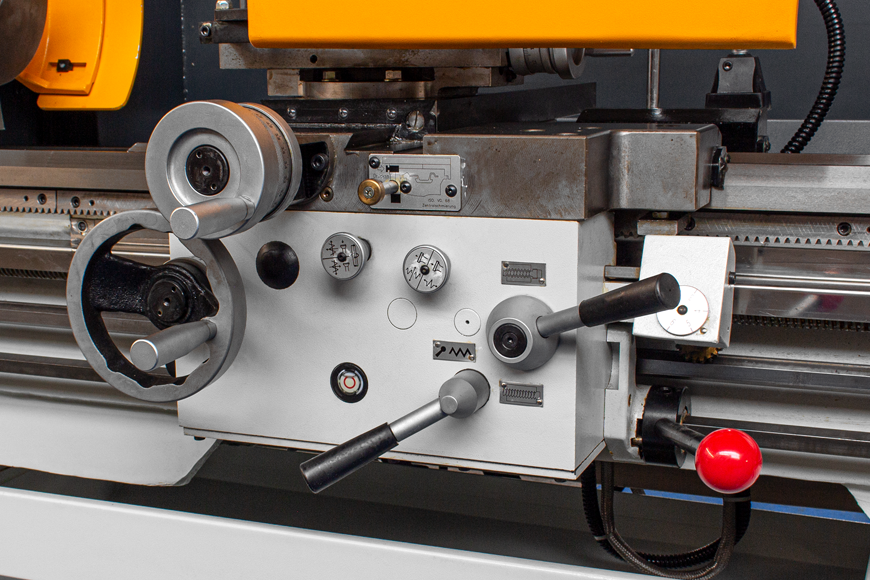

Schlosskasten
- ergonomisch angeordnete Bedienelemente zum einfachen Wechseln von Längs- und Quervorschub durch Druck- und Zugstößel für ein ermüdungsfreies Arbeiten
- Hauptmaschinenhandrad für Bettschlitten, kann am Schlosskasten wahlweise links oder rechts geliefert werden
- die Zahnräder im Schlosskasten sind gehärtet und laufen komplett im Ölbad
- ein spezieller Mechanismus verhindert das gleichzeitige Einschalten der Vorschub- und Gewindeschneidfunktion
- durch elektronische Endschalter am Maschinenbett wird ein Überfahren des Supports verhindert
Sonstiges
- Universal-NORTON-Kasten zum Schneiden der meisten metrischen Whitworth-Modul und DP-Gewinde über einfachste Umschaltung mittels Nortonschwinge
- Vorschubgetriebe mit serienmäßiger Überlastsicherung

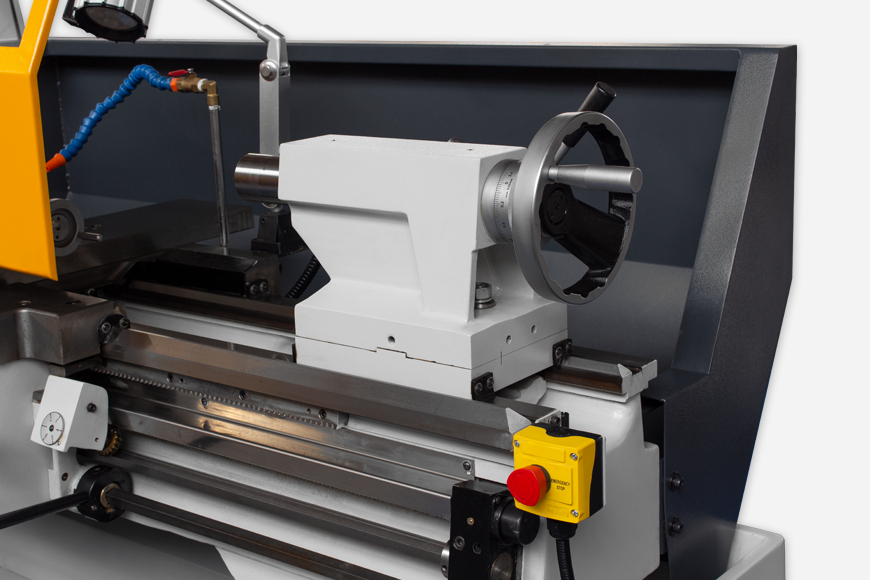

- großzügig dimensionierter, verschiebbarer Maschinenreitstock mit einer Pinolenaufnahme MK 4, 58,5 mm Pinolen-Ø und einem Pinolenhub von 155 mm auf separater Führungsbahn mit Schnellspannung
- eine nach vorne herausziehbare Spänewanne erleichtert die Reinigung und die Entnahme der Späne
- Energiemanagement eGREEN+ serienmäßig bei allen JESSEY Maschinen
- umfangreiches Sonderzubehör wie z.B. Digitalanzeige, Dreibackenfutter, Lünetten, Schnellwechselstahlhalter usw.
Technische Daten
JESSEY CHAMPION
| Spitzenhöhe | 190 mm |
| Spitzenweite | 750 – 1.250 mm |
| Umlauf-Ø – über Bett – über Querschlitten – in der Kröpfung |
390 mm 240 mm 610 mm |
| Bettbreite | 270 mm |
| Schlitten / Support – Querschlittenweg – Oberschlittenweg |
230 mm 120 mm |
| Spindelbohrung | Ø 54 mm |
| Spindelaufnahme – Serie – Option |
DIN 55027 / K6 DIN 55029 / C6 |
| Spindeldrehzahlen – 16 Stufen – stufenlos (VS) |
25 – 2.000 U/min 20 – 2.500 U/min |
| Reitstock – Kegel im Reitstock – Pinolen-Ø – in der Kröpfung |
4 MK 58,5 mm 155 mm |
| Vorschübe – Längs – Quer |
0,040 – 1,00 mm/U 0,02 – 0,50 mm/U |
| Gewindevorschübe – Metrisch – Whitworth – Diametral – Modul |
(39) 0,2 – 14 Steigung in mm (45) 2 – 72 Gänge auf 1′ (21) 8 – 44 Pitch/DPI (18) 0,3 – 3,5 Modul |
| Antriebsleistung | 5,5 kW |
| Länge | 1.955 – 2.245 mm |
| Tiefe / Breite | 1.031 mm |
| Höhe | 1.232 mm |
| Gewicht | 1.000 – 1.300 kg |
Serienausstattung
JESSEY CHAMPION
- Maschinengenauigkeit nach DIN 8605
- Maschinenhandrad am Support / Schlosskasten auf der linken Seite
- Elektromagnetbremse (bei Getriebemaschine 16 Stufen)
- Frequenzumrichter mit elektrischer Bremseinrichtung (Modell VS)

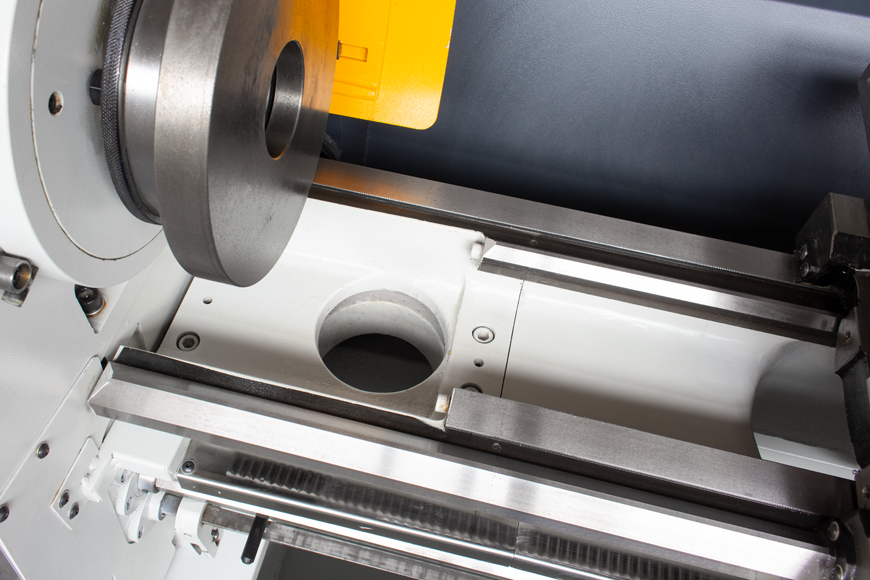

- herausnehmbare Bettbrücke (Modell 1540 / 1550)
- Impulsschalter für Hauptspindel
- Energiemanagement eGREEN+ Auto-Stop Funktion
- Überlastsicherung für Vorschubgetriebe
- Späneauffangwanne nach vorne herausziehbar
- vergrößerte Späneauffangwanne nach vorne herausziehbar (Modell VS)
- Kühlmittelanlage
- 4-fach Stahlhalter
- Reduzierhülse für Hauptspindel
- LED-Arbeitsraumbeleuchtung
- Futterflansch
- Spindelabdeckung
- Gewindeuhr
- große mattverchromte Skalen
- hinterer Späneschutz
- elektrisch verriegelter Futterschutz
- Späneschutz über die ganze Länge verfahrbar
- Satz Aufstellelemente
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
JESSEY CHAMPION
- 3-Achsen Digitalanzeige FAGOR® INNOVA 30i T
inkl. linearem FAGOR® Maßstäben mit Sperrluft und Schutzklasse nach IP64 mit einer Genauigkeit von 0,005 mm und einer Auflösung von 0,01 mm - 3-Achsen Digitalanzeige FAGOR® INNOVA 40i TS inkl. konstanter Schnittgeschwindigkeit (CCS), Maßstäben mit Sperrluft und Schutzklasse nach IP64 (Modell VS)
- Spindelaufnahme DIN 55029 / C6 (CAMLOCK)
- Hohlspindelanschlag Größe 6, Verstellbereich 46 – 58 mm
- Handspannfutter für Spannzangen 1 – 42 mm
- Druckspannzangensatz für Handspannfutter 40-teilig, 3 – 42 mm

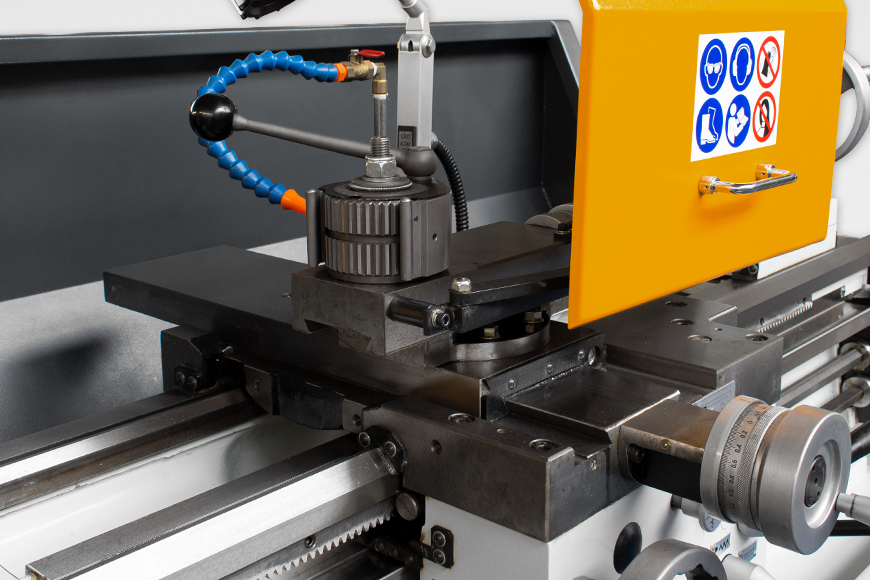

- Schnellwechselstahlhalter MULTIFIX® Größe MB
- Konischdrehvorrichtung
- 3-/4-Backen-Futter Ø 200 mm
- weiche Monoblockbacken
- Planscheibe Ø 250 mm
- mitlaufende Körnerspitze MK 4
- mitlaufende Lünette mit Rolleneinsatz Ø 10 – 100 mm
- feststehende Lünette mit Rolleneinsatz Ø 10 – 100 mm
- Mikrometeranschlag für Bett
- 5-fach Revolveranschlag
- Eingriffsschutz / Abdeckung für die Leit- und Zugspindel
- Maschinenhandrad auf der rechten Seite am Schlosskasten / Support
- Sonderlackierung
- zusätzliche Dokumentation in Papierform
