CNC-Drehmaschinen
CAZENEUVE ID-MAX 500 (L)
Kompakte CNC-Drehmaschine
- Spitzenweite 600 / 1.000 mm
- Umlauf-Ø über Bett 505 mm
- Umlauf-Ø über Schlitten 315 mm
- Spindelaufnahme DIN 55026
- Spindelbohrung bis Ø 86 mm
- Spindeldrehzahl max. 4.500 U/min
- Antriebsleistung 12/32 kW
- Maschinengewicht 3.300 – 4.700 kg
CAZENEUVE ID-MAX 500 (L)
Die CAZENEUVE ID-MAX 500 CNC-Drehmaschine ist eine hochpräzise Schrägbettdrehmaschine für moderne Fertigungsumgebungen mit höchsten Anforderungen an Genauigkeit, Effizienz und Prozesssicherheit. Als Produkt des renommierten französischen Herstellers CAZENEUVE steht dieses Modell für langlebige Maschinenqualität, stabile Konstruktion und exzellente Bearbeitungsergebnisse.
Die Maschine wurde speziell für komplexe und präzise Werkstücke entwickelt und eignet sich ideal für anspruchsvolle Branchen wie Maschinenbau, Luft- und Raumfahrt sowie Automobilindustrie. Leistungsstarke Antriebssysteme, robuste Bauweise und hohe Stabilität ermöglichen konstante Präzision auch bei intensiver Nutzung.
Unternehmen profitieren von einer vielseitigen CNC-Drehmaschine, die Produktivität steigert, Bearbeitungszeiten reduziert und gleichzeitig höchste Fertigungsqualität sicherstellt – eine wirtschaftliche Investition für professionelle Produktionsprozesse.
Maschinenhighlights
CAZENEUVE ID-MAX 500 (L)
- Schrägbettkonstruktion – Die Schrägbettbauweise der ID-Max 500 bietet zahlreiche Vorteile gegenüber herkömmlichen Flachbettdrehmaschinen.
- Diese Bauweise ermöglicht eine bessere Spanabfuhr und erhöht die Stabilität während des Bearbeitungsprozesses. Durch die geneigte Bettanordnung kann das Kühlmittel effizienter fließen, was die Wärmeableitung verbessert und die Werkzeugstandzeit verlängert.
- Hohe Präzision und Steifigkeit – Dank der robusten Konstruktion und der hochwertigen Materialien gewährleistet die ID-Max 500 eine hohe Präzision und Steifigkeit. Dies führt zu exzellenten Bearbeitungsergebnissen und einer längeren Lebensdauer der Maschine.
- Leistungsstarke Antriebe – Ausgestattet mit leistungsstarken Antriebssystemen, bietet die ID-Max 500 hohe Drehmomente und Geschwindigkeiten, die für eine breite Palette von Bearbeitungsanwendungen geeignet sind.
- Moderne OPTIMAX³ Steuerung – Die ID-Max 500 ist mit einer modernen OPTIMAX³ CNC-Steuerung auf SIEMENS® ONE Basis (wahlweise auch nur mit SIEMENS SINUMERIK ONE lieferbar) ausgestattet, die eine benutzerfreundliche Programmierung und Steuerung ermöglicht.
- Die intuitive Benutzeroberfläche erleichtert die Einrichtung und Anpassung der Bearbeitungsprozesse, wodurch die Produktivität gesteigert wird.
- Vielseitigkeit – Die Maschine kann mit einer Vielzahl von Werkzeugen und Zubehörteilen ausgestattet werden, um spezifische Bearbeitungsanforderungen zu erfüllen. Dies macht die ID-Max 500 zu einer äußerst vielseitigen Lösung für unterschiedliche Fertigungsumgebungen.
Technische Daten
CAZENEUVE ID-MAX 500 (L)
| Spitzenweite – Modell 500 – Modell 500 L |
600 / 1.000 mm |
| Dreh-Ø – Modell 500 – Modell 500 L |
350 mm |
| Umlauf-Ø – über Bett – über Querschlitten |
505 mm 315 mm |
| Hydraulikfutter – Futter Ø – max. Stangendurchlass |
200 mm 52 mm |
| Spindelbohrung – Serie – Option |
Ø 62 mm Ø 76 / 86 mm |
| Spindelaufnahme – Serie – Option |
DIN 55026 / A2-6 DIN 55026 / A2-8 |
| Spindeldrehzahlen | 4.500 U/min |
| AC-Spindelmotor | 12/32 kW |
| X-Achse – Verfahrweg – Eilgang |
220 mm 20 m/min |
| Z-Achse – Verfahrweg – Eilgang |
600 / 1.080 mm 20 m/min |
| Reitstock – Pinolenaufnahme – Pinolen-Ø – Pinolenhub (hydraulisch) |
4 MK max. 75 mm max. 100 mm |
| Länge | 2.800 – 4.250 mm |
| Tiefe / Breite | 1.700 mm |
| Höhe | 1.810 mm |
| Gewicht | 3.300 – 4.700 kg |
Serienausstattung
CAZENEUVE ID-MAX 500 (L)
- Maschinengenauigkeit nach DIN 8605
- CNC-Steuerung OPTIMAX³
– auf Basis der SIEMENS® SINUMERIK ONE CNC-Steuerung
– 21,5″ LCD Multi-Touch-Display
– mit intuitiver Bedienoberfläche
– ergonomisches Bedienpanel
– grafische 3D Simulation
– 2 elektronische Handräder - SIEMENS SINUMERIK ONE inkl. ShopTurn Oberfläche
– 21,5″ LCD-Touch-Bildschirm
– vordefinierte Dreh-und Fräszyklen
– grafische 3D Simulation

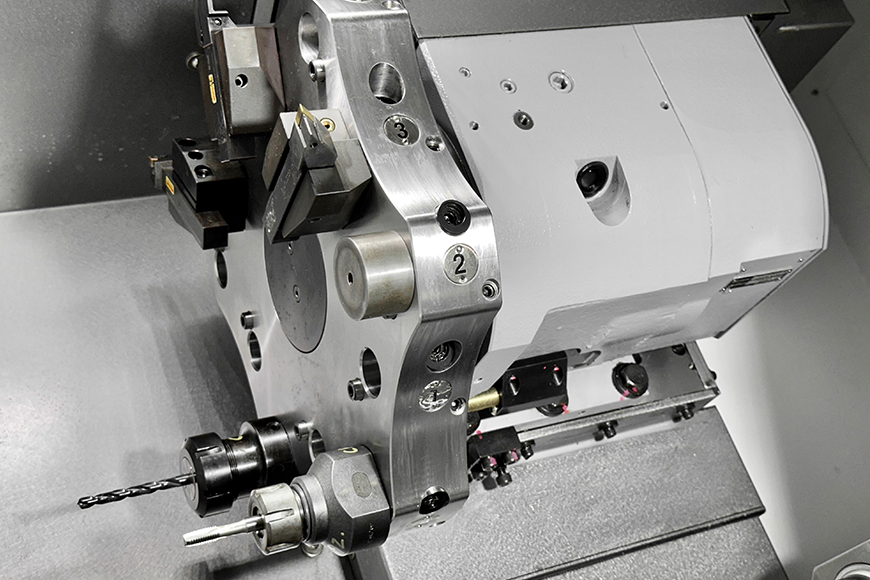

– 2 elektronische Handräder - 12-fach VDI 30 Werkzeugrevolver mit 2 Haltern Typ B1
- prismengeführte X- und Z-Achse
- lineargeführte X- und Z-Achse (Modell 500 L)
- hydraulisches 3-Backen Futter Ø 200 mm
- manueller Reitstock (Modell 500 L)
- hydraulischer Reitstock

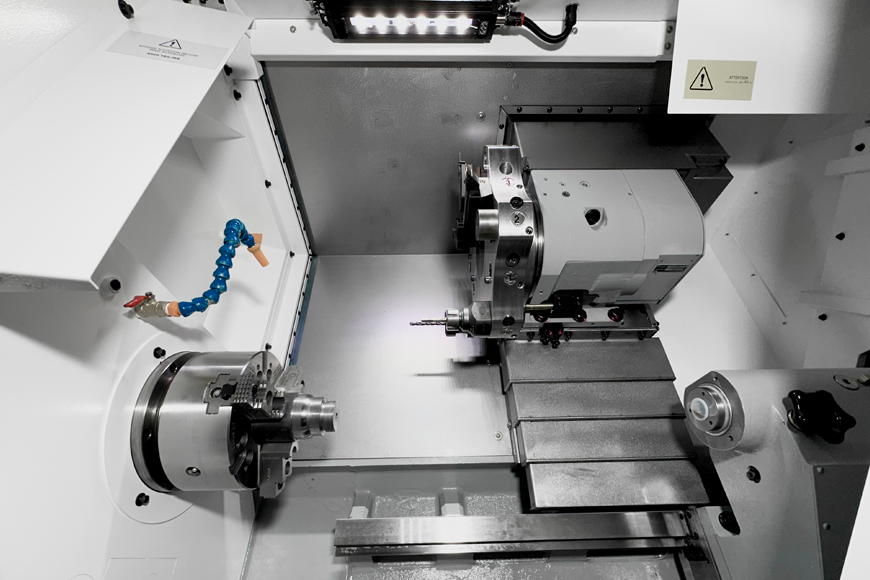

- Maschinenvollverkleidung mit Sichtfenster
- verfahrbare Spänewanne an der Vorderseite der Maschine (Modell 500 L)
- Späneförderer
- Kühlmittelanlage
- Kühlmittel-Sprühpistole
- Arbeitsraumbeleuchtung
- Maschine gemäß CE
- Maschinendokumentation / Deutsch – elektronisch
Sonderzubehör und Optionen
CAZENEUVE ID-MAX 500 (L)
- Spindelaufnahme A2-6, Stangendurchlaß Ø 65 mm
- Spindelbohrung Ø 76 mm mit Spindelaufnahme A2-6
inkl. hydraulischem 3-Backen Futter Ø 250 mm und Stangendurchlaß Ø 65 mm - Spindelbohrung Ø 86 mm mit Spindelaufnahme A2-8
inkl. hydraulischem 3-Backen Futter Ø 250 mm und Stangendurchlaß Ø 75 mm - Druckspannzangenfutter inkl. Spannzangensatz A2-6 Ø 3 – 42 mm
- Druckspannzangenfutter inkl. Spannzangensatz A2-8 Ø 4 – 60 mm
- 12-fach BOT-Werkzeugrevolver mit Servomotor inkl. 2 Werkzeughalter
- Stangengreifer VDI 40 Ø 6 – 56 mm
- 12-fach BMT 40 Revolver mit C-Achse und hydraulischer Bremse inkl. 2 festen Haltern
- 12-fach VDI 30 Revolver mit angetriebenen Werkzeugen inkl. C-Achse und hydraulischer Bremse
- diverse Werkzeughalter lieferbar
- mitlaufende Körnerspitze MK 4 Präzisionsausführung
- Kurzstangenlader IEMCA KID 80+ für Material-Ø von 5 – 80 mm
- Kurzstangenlader IEMCA MAESTRO 80/32M für Material-Ø von 10 – 80 mm
- Vorbereitung für Stangenlader Code M
- Kleinteile-Bandförderer für den einfachen Abtransport kleiner Drehteile
- Kleinteilefänger komfortables Auffangen kleiner Drehteile
- automatische Tür für eine komfortable und sichere Türnutzung
- manuell abnehmbarer RENISHAW® HPRA Messtaster
- Ölabscheider für Kühlmittel
- Ölnebelabscheider
- Pflegesystem BIOBALANCE® für Kühlschmierstoffe
- HAMMA® Testkoffer EXKLUSIV für Messungen von Kühlschmierstoff
- MISCEO® EXKLUSIV vollelektronisches Mischgerät für Kühlschmierstoffe
- LTA® Filtrationssysteme
- HALTER® BASIC Pro 12 Beladeroboter
- HALTER® Rasterplatten von 10 – 135 mm
- HALTER® Wendestation für zweiseitige Bearbeitung
- Präzisions-Nulleinstellgerät für Z-Achse mit optischer Anzeige
- Sonderlackierung
- Wechselmöglichkeit von OPTIMAX³ zu SIEMENS ShopTurn Oberfläche
- diverse Softwarepakete für OPTIMAX³
- Spindeldrehzahl mit Intervallanpassung für OPTIMAX³
- Nutstoßzyklen für OPTIMAX³ für das Räumen und Stoßen von Innen- und Außenprofilen
- gesicherter Bandschleif-Modus für OPTIMAX³ zum Handschleifen direkt am eingespannten Werkstück
- zusätzliche Dokumentation in Papierform
